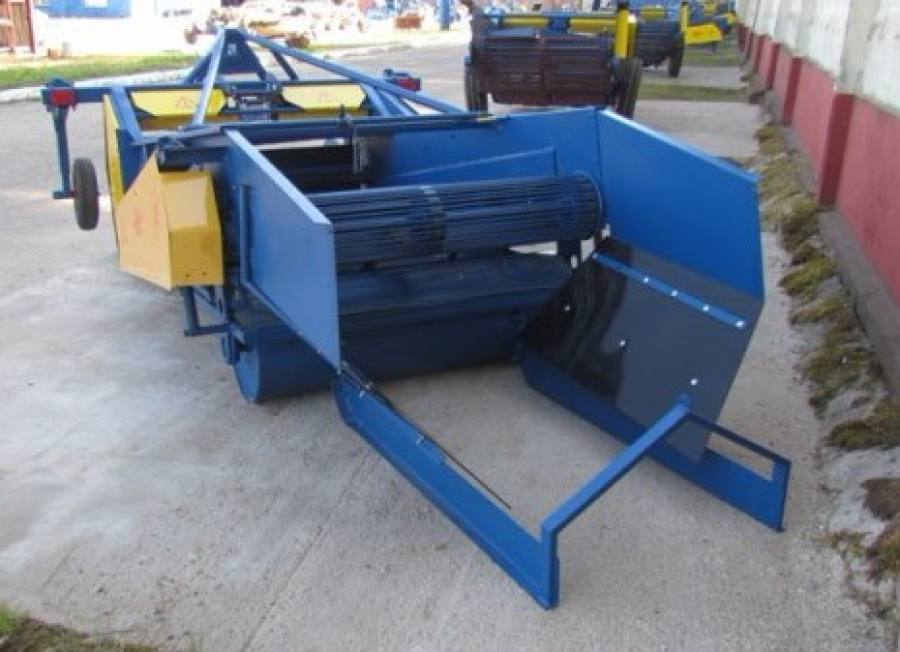

Копатель-валкоукладчик лука КЛ-1,4А

Копатель должен эксплуатироваться в условиях умеренного климата при температуре почвы на глубине залегания клубней не ниже +50С, твердости почвы до 2,5 МПа, на полях с уклоном до 8° при измельченной ботве и биологически зрелых убираемых культурах.

Копатель поставляется с двумя исполнениями подкапывающей части: в виде битера и в виде секционного лемеха.

Подкапывающая часть в виде битера предназначается для уборки лука на легких и сред них почвах влажностью до 24% без содержания камней в подкапываемом горизонте. Подкапывающая часть в виде секционного лемеха предназначается для уборки корне клубнеплодов на почвах всех типов влажностью до 24% с содержанием камней в подкапывае мом горизонте до 8 т/га.

Копатель агрегатируется с тракторами класса 1,4. При работе на междурядьях 28см и 45см обязательны применения узкопрофильной шины (9,0/9,5-42) с расстановкой колеи трактора 1350 мм.

Особенности конструкции:

• Копатель-валкоукладчик лука КЛ-1,4А состоит из: рамы, подкапывающего битера, нагребного битера, зубчатых боковых дисков, регулируемых опорных колес, основного элеватора, каскадного элеватора, карданной передачи, катка, редуктора, сужающих щитков, ложеобразователя;
• Рама представляет собой пространственную сварную конструкцию из стандартных и специальных гнутых профилей;
• Подкапывающий битер состоит из квадратного вала и подшипникоывых узлов, которые крепятся к раме копателя;
• Нагребной битер представляет собой вал с резиновыми лопастями. Служит для подачи вороха на основной элеватор и разрушения подкапываемого пласта;
• Зубчатые боковые диски предназначены для обрезки ботвы и предотвращения развиливания подкапываемой массы;
• Регулируемые опорные колеса служат для изменения глубины подкапывания;
• Элеваторы Два последовательно расположенные прутковые элеваторы, основной и каскадный, обрезинены. Оба элеватора снабжены пассивными встряхивателями (эллипсовидные звездочки);
• Каток – гладкий стальной цилиндр, подпружиненный. В процессе работы уплотняет убранный участок поля;
• Сужающие щитки сужают поток и укладывают массу лука на прикатанную поверхность убранного участка;
• Ложеобразователь препятствует раскатыванию корнеклубнеплодов;
• Привод состоит из карданного вала, конического редуктора, предохранительных муфт и цепных контуров. Привод предназначен для передачи крутящего момента от ВОМ трактора на сепарирующие элеваторы и битера;
• Навеска Элементом навески служит треугольный замок автосцепки.

Описание технологического процесса:

• Подрезанный битером пласт почвы в зоне произрастания лука поступает на основной элеватор;
• Во время перехода на элеватор пласт подвергается крошению за счет нагребного битера и разности поступательной скорости трактора и скорости полотна элеватора;
• На основном элеваторе часть потупившей почвы просеивается через просветы между прутками;
• Для ускорения процесса просеивания рабочая ветвь основного элеватора имеет вертикальное встряхивание, осуществляемое встряхивателями эллиптической формы;
• Непросеявшаяся масса почвы вместе с ворохом лука с основного элеватора с перепадом поступает на каскадный элеватор, который, работая аналогично основному, дополнительно просеивает почву;
• С каскадного элеватора ворох поступает в зону сужающих щитков и ложеобразователя, где происходит укладка в валок на прикатанную катком поверхность почвы;
