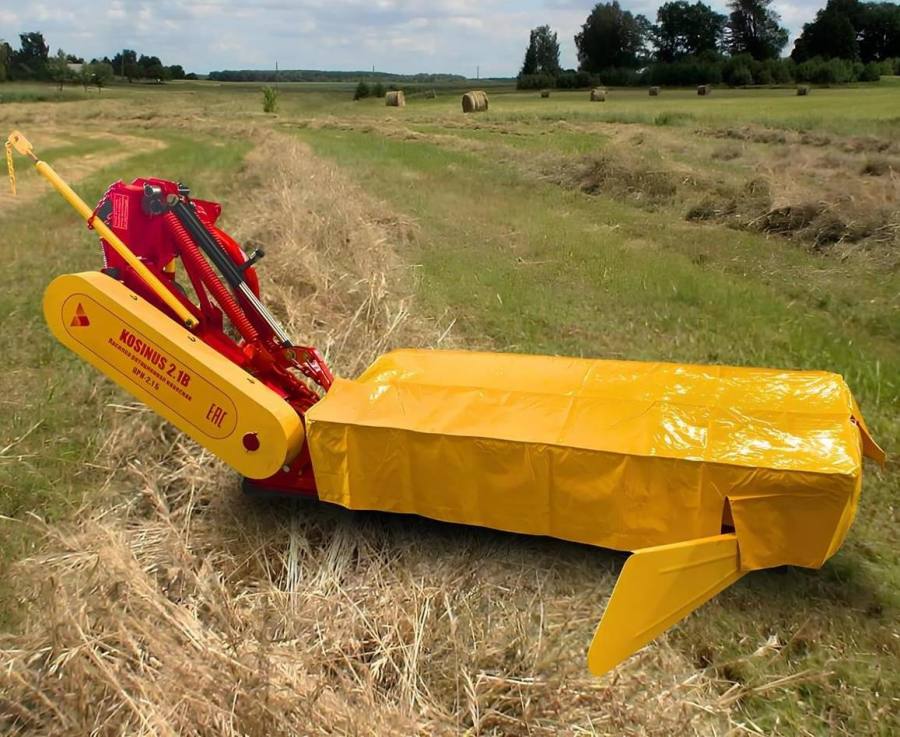

Косилка ротационная навесная КРН-2,1Б Kosinus (1000 об/мин)

Шестерни косилки, изготовлены на современном зубофрезерном оборудовании, обладают повышенными прочностными характеристиками, а также 32 классом точности. Всё это способствовало повышению качества и снижению шума до 88 дБл. Косилка КРН-2,1 выпускается в двух модификациях: обычная и дорожная. Причём дорожная, благодаря особенности конструкции, может работать с отрицательным уклоном до 30 %, что делает её незаменимой помощницей в коммунальном и дорожном хозяйстве.

Преимущества:

• Унивepcaльная навесная кoнструкция;
• Высокая производительность - до 3 га/час;
• Эффективная работа на скорости до 30 км/ч;
• Идеально подходит для заготовки больших объёмов сена;
• Работает в любых климатических условиях;
• Адаптируется к неровному рельефу;
• Оснащена транспортировочным уголком и защитным кожухом;
• Срезает густую траву, мелкий кустарник и бурьян;
• Подходит для покоса дикой и сеяной травы;

Особенности конструкции:

• Рама навески присоединение косилки к навесному устройству трактора осуществляется с помощью рамы навески, состоящей из главной рамы и подвески. Главная рама представляет собой сварную конструкцию с осями для крепления ее к нижним тягам навесного устройства трактора. На правой стороне имеется скоба для крепления тягового предохранителя, который после установки фиксируется болтом с двумя гайками. К раме шарнирно на оси присоединена подвеска, в нижней части которой имеется кронштейн для крепления Подрамника через ось, фиксируемую гайкой и шплинтом. К подвеске также крепится цепь для крепления транспортной тяги;
• Подрамник подрамник представляет собой сварную рамную конструкцию и является связующим звеном между рамой навески и режущим аппаратом. Основу конструкции составляет труба, на котором имеется труба с втулками для присоединения подрамника к подвеске, уши для присоединения транспортной тяги и телескопического стопорного устройства, кронштейн для крепления тягового предохранителя, кронштейн для крепления ограждения ременной передачи, кронштейн для установки стойки, кронштейн и кронштейн с сухариком для крепления привода. В передней части подрамника имеется накладка;
• Механизм уравновешивания предназначен для ограничения давления режущего аппарата на почву, обеспечения копирования режущим аппаратом неровностей поля и перевода косилки в транспортное положение. При рабочем положении режущего аппарата шток гидроцилиндра выдвинут, положение рукоятки гидрораспределителя - «плавающее». Транспортная тяга сложена и закреплена цепью. Штырь телескопического устройства вынут из отверстия и закреплен на скобе. Пружины уравновешивают часть веса подрамника и режущего аппарата и обеспечивают необходимое давление на почву. Перемещение режущего аппарата при копировании неровностей поля обеспечивается тягой свободного хода и шарнирным четырехзвенником, образованным рамой, подрамником, рычагом и гидроцилиндром. При объезде препятствий, разворотах и небольших переездах режущий аппарат переводится в положение ближнего транспорта. Эта операция производится водителем из кабины трактора. При этом сначала включается гидроцилиндр навесной системы трактора, и косилка вместе с навеской поднимается на необходимую высоту. Затем включается гидроцилиндр косилки, его шток втягивается и через тягу происходит поворот режущего аппарата. В поднятом положении режущий аппарат не фиксируется, поэтому во избежание выхода из строя гидросистемы косилки, длительные переезды агрегата в положении ближнего транспорта не допускаются;
• Ротационный режущий аппарат предназначен для скашивания травы. Он состоит из цельносварного картера. Под днищем картера установлен поддон. Картер с поддоном должен быть установлен горизонтально и находиться на минимальном расстоянии от поверхности земли и не должен ложиться на землю. Режущий аппарат может свободно поворачиваться на цапфах, обеспечивая копирование неровностей почвы. На режущем аппарате имеются четыре ротора, каждый из которых Снабжен двумя ножами, шарнирно установленными на специальных болтах. Роторы установлены на валах и затянуты гайками. Валы установлены на подшипниках в съемных стаканах. В нижней части валов на шпонках закреплены шестерни, кинематически связанные с распределительной ведущей шестерней через промежуточные шестерни, установленные каждая на подшипниках и осях. Распределительная шестерня установлена на валу. Привод режущего аппарата осуществляется через шкив, установленный на валу и конические шестерни, расположенные в корпусе редуктора;
• Полевой делитель отделение скошенной массы от нескошенного травостоя осуществляется с помощью полевого делителя. Полевой делитель состоит из щитка делителя, пружины с чашечной шайбой и болта. Щиток делителя установлен под углом к направлению движения агрегата. Пружина, удерживающая щиток делителя в рабочем положении, дает возможность отходить ему назад в момент перегрузок и снова возвращается в исходное положение;
• Механизм передач Привод рабочих органов косилки осуществляется от ВОМ трактора через карданную передачу к валу ведущего шкива. Далее через клиноременную и зубчатую передачи на режущий аппарат. Карданная передача состоит из телескопического вала, двух шарниров, закрытых телескопическим кожухом, установленным на шарикоподшипниках. Для предотвращения проворачивания кожуха на нем имеются два стопорных троса, закрепляемые один к раме навески косилки, другой – к средней тяге навесного устройства трактора. Клиноременная передача состоит из ведущего шкива, клиновых ремней и ведомого шкива. Передача защищена кожухом;
• Тяговый предохранитель предназначен для предупреждения поломок режущего аппарата в момент его столкновения с препятствием. Он состоит из двух тяг с упорами, которые удерживаются в закрепленном состоянии с помощью усилия, создаваемого цилиндрической пружиной. Усилие срабатывания предохранителя регулируется поднятием пружины посредством гаек. На тяге установлены уши, на которых она может перемещаться по прутку до бобышки. При наезде режущего аппарата косилки на препятствие под действием увеличивающего тягового сопротивления фиксаторы выходят из зацепления, в результате чего длина тягового предохранителя увеличивается, а косилка разворачивается. Угол разворота ограничивается упором. Тяговый предохранитель присоединяется одной стороной к подрамнику осью через бобышку, другой стороной – через хомут, бобышку осью к раме навески;
• Стойка служит для удерживания косилки в положении, удобном для хранения и навешивания на трактор. Она состоит из трубы, подошвы, штыря и кольцевого шплинта. На трубе имеются отверстия для фиксации стойки: верхнее – в положении хранения на мягком грунте, среднее – в положении хранения на твердом грунте и нижнее – в рабочем положении;
• Гидрооборудование предназначено для обеспечения привода механизма уравновешивании состоит из гидроцилиндра, замедлительного клапана, сапуна и разрывной муфты;
• Ограждение режущего аппарата обеспечивает безопасность механизатора на рабочем месте при работе косилки. Оно состоит из рамки ограждения и чехла. Рамка ограждения представляет собой трубчатую конструкцию, состоящую из двух секций, шарнирно соединенных между собой. Она крепится к кронштейну при помощи хомута и штыря. Изготовленный из брезента чехол одевается на рамку и закрывает режущий аппарат;
