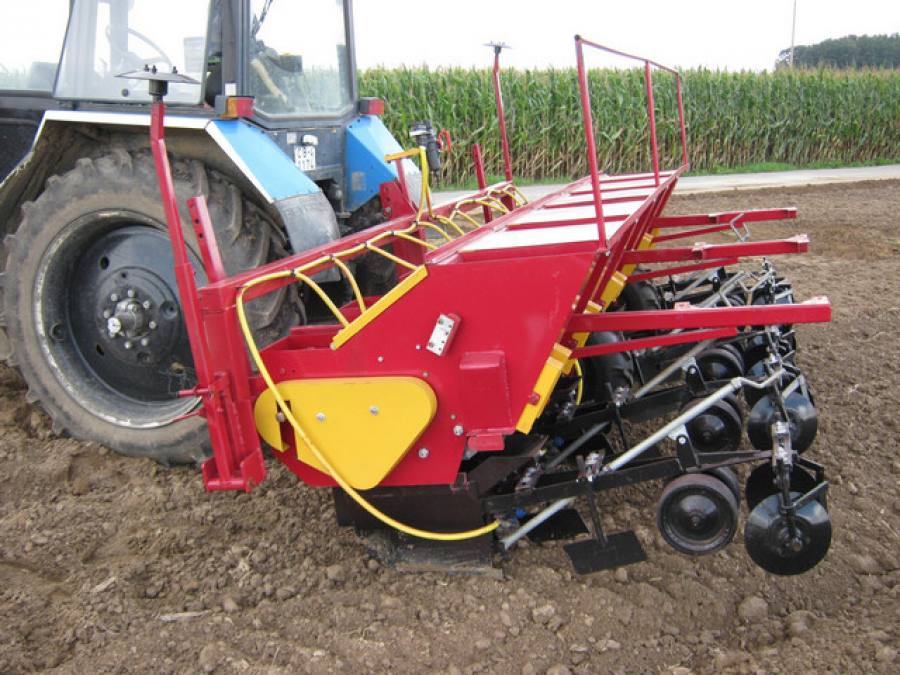

Машина для посадки лука-севка (чеснока) МПЛС-4

Особенности конструкции:

• Сажалка лука МПЛС-4 состоит из рамы, высаживающих секций с прикатывающими рамками, регулируемых приводных колес;
• Рама является основной несущей частью машины и представляет собой сварную конструкцию, на которую монтируются основные узлы и детали машины. Спереди на раме приварены уши для соединения с трехточечной навеской трактора, а также съёмная опора для установки машины при хранении;
• Основной частью высаживающей секции является сварной корпус. В задней части корпуса расположен бункер для посадочного материала с ворошителем, который служит для равномерного распределения семян в бункере;
• В нижней части корпуса закреплен сошник на параллелограммном механизме, обеспечивающем сошнику копирование рельефа почвы. Для разделения потока лука-севка на две строчки в сошнике приварен делитель;
• Для выполнения основного технологического процесса в корпусе установлен высаживающий аппарат и лекало с регулировочной гайкой, определяющее момент захвата луковиц и момент подачи их в сошник. Привод высаживающего аппарата осуществляется от опорных колёс через цепную передачу, закрытую защитным кожухом. Для предотвращения выноса посадочного материала при работе машины из бункера установлены защитные щётки;
• Высаживающий аппарат состоит из двух дисков, лекала с регулировочными гайками. В пазах дисков установлены ложечки, прижим ложечек к диску в закрытом состоянии производится пружинами. При движении трактора приводные колеса приводят во вращение высевающие аппараты. При набегании хвостовика ложечки на выступ лекала происходит открытие ложечки, захват луковицы, и далее прижим луковицы к поверхности диска пружиной. После того, как ложечка подходит к сошнику, хвостовик ложечки набегает на выступ лекала, происходит открытие ложечки. Луковица выпадает в сошник и укладывается в борозде, образованной сошником, с заданным шагом;
• Привод высаживающих аппаратов осуществляется от опорноприводных колес. Основными деталями опорно приводных колес являются сварной кронштейн, при помощи которого колеса крепятся на раму; опорное колесо со сменной приводной звездочкой; звездочка привода высаживающих аппаратов с приводным валом. Для регулировки величины заглубления сошника служит талреп 6. Передача вращения от колеса на вал высаживающих аппаратов осуществляется цепной передачей через натяжник. Сверху цепная передача закрыта защитным кожухом;
• При транспортировании машин по дорогам общего пользования в агрегате с трактором, для обозначения габаритов машины установлены светосигнальные приборы и светоотражатели;
