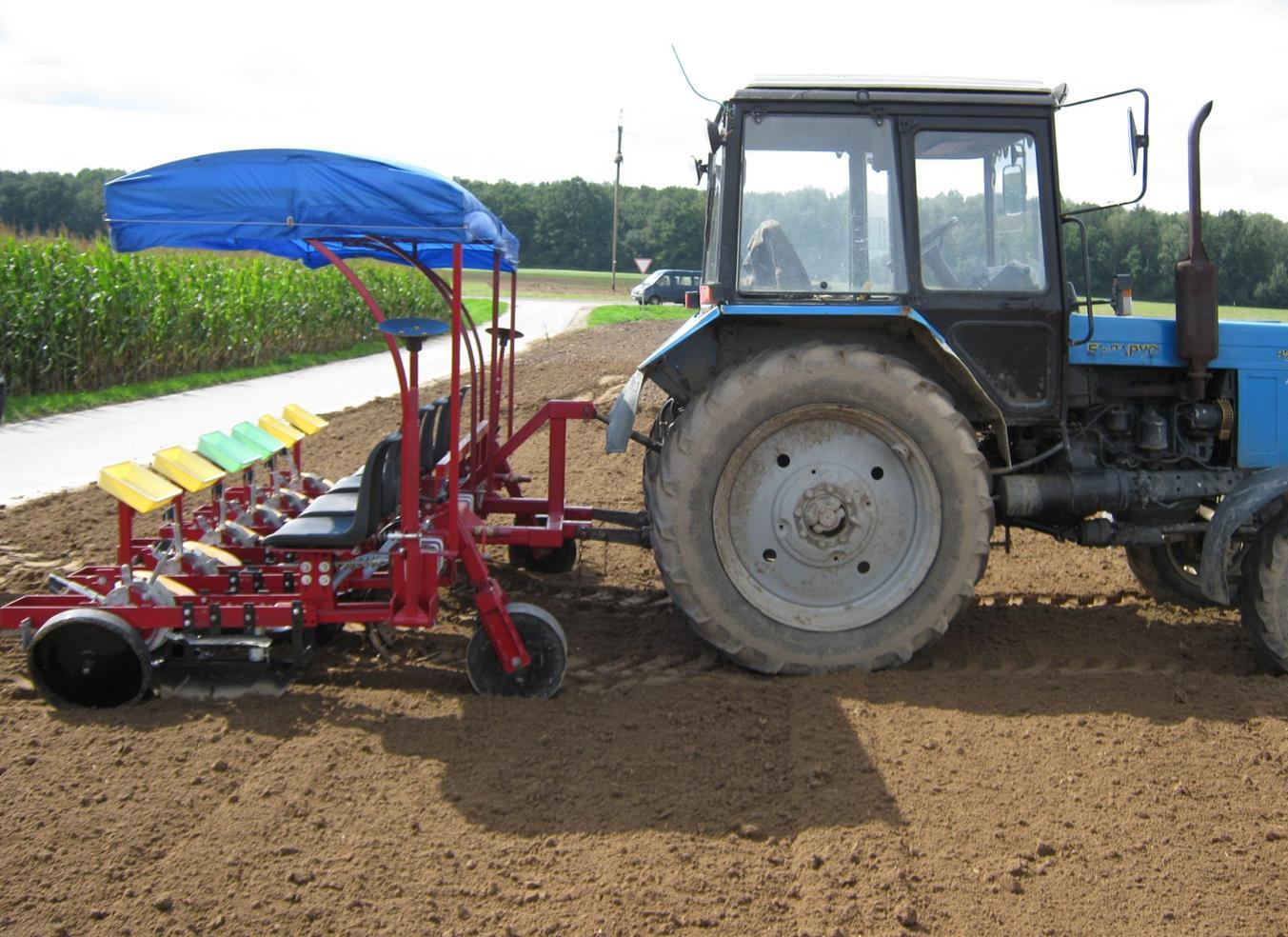

Машина рассадопосадочная (бескассетная) МР-4

Особенности конструкции:

• Машина рассадопосадочная МР-4 представляет собой навесную машину и состоит из следующих основных частей: рамы, на которой установлены посадочные секции, опорные колеса. При необходимости, на машину могут устанавливаться маркеры;
• Рама представляет собой сварную конструкцию, состоящую из труб квадратного сечения с кронштейнами для навески на трактор;
• Опорные колеса служат для поддержания машины в рабочем положении. Колеса с помощью кронштейнов крепятся к раме и имеют плавную (винтовую) регулировку по высоте;
• Маркеры представляют собой телескопические штанги на шарнирах, которые раскладываются поочередно в стороны от машины вручную, удерживаются в определенном положении, имеют регулировку по длине. На концах маркеров закреплены сферические диски, оставляющие на почве след для движения колеса трактора после разворота;
• Секция посадочная представляет собой рамку шарнирно крепящуюся к раме. На рамке установлены приводное и опорное колеса, сошник, механизм приводной, аппарат дисковый с зажимами для рассады, кронштейн для установки лотка с рассадой, сиденья и подножек. Сошник и подножки можно переставлять по вертикали. Сиденье можно регулировать как по вертикали, так и в продольном направлении;
• Привод дискового аппарата осуществляется от приводного колеса, через зубчатые колеса. На диске установлены зажимы, которые в верхней части зажимают рассаду, а при опускании вниз отпускают рассаду. Зажим и отпускание происходит при помощи роликов, набегающих на лекало. Приводное и опорные колеса также обеспечивают уплотнение грунта возле высаженной рассады;
• Шаг посадки рассады зависит от количества зажимов установленных на диске;
• При необходимости посадки рассады с одновременным поливом, на машину можно установить дополнительное оборудование для полива;

Описание технологического процесса:

• При движении трактора приводное колесо через зубчатую передачу приводит во вращение высаживающий диск;
• Сажальщик устанавливает рассаду в раскрытый зажим корнями вверх, зажим закрывается и удерживает рассаду;
• При повороте диска в нижнее положение рассада переворачивается корнями вниз, зажим открывается и отпускает рассаду в почву;
• После этого рассада присыпается почвой и уплотняется прикатывающими колёсами;

Дополнительные опции:

• Система полива;
