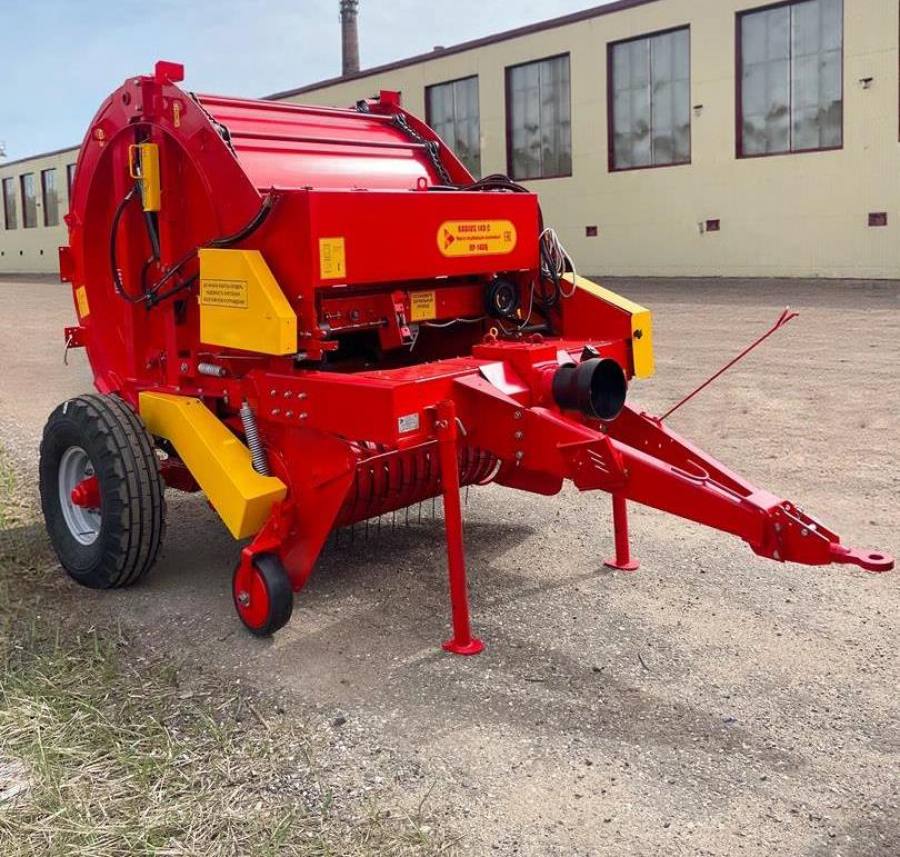

Пресс-подборщик ПР-140Ц Radius

Изменения по сравнению с предыдущей можификацией:

• Отсутствие верхнего барабана и увеличение числа скалок. Изменения в кинематической схеме пресс-подборщика ПР-140Ц позволило убрать верхний барабан и увеличить число скалок до 26, тем самым существенно уменьшить межосевое расстояние между звёздочками привода вала ведущего и нижнего переднего барабана;
• Ровный ход цепи и цельная большая звезда барабана. Установлен новый натяжник, цепь теперь идёт соосно натяжных узлов, установлена цельная звезда на барабане. Данные произведённые модернизации узлов ослабляют нагрузку на сам привод цепи, что позволяет при правильном обслуживании увеличить срок службы цепи;
• Удаление ниш и пустот. Ранее травяная масса могла набиваться в ниши в зоне работы ведущего вала и хода транспортёра прессующего механизма, требуя постоянного внимания механизатора, но после внесённых изменений в передней полукамере пресс-подборщика ПР-140Ц данные ниши были исключены за счет изменения конструкции;

Преимущества:

• Пресс-подборщик ПР-140 имеет центральную сницу, что позволяет трактору двигаться по валку, пропуская валок между колес, это облегчает задачу трактористу в части контроля работы пресс-подборщика;
• Имеет самый удобный размер рулона 1,4*1,2 метра и весом до 250 кг, ширина захвата 1,4 метра;
• Обновлена конструкция барабана. Теперь приёмный барабан имеет на ребрах жесткости приваренную арматуру (диаметром 10 мм.), что позволяет удерживать и отправлять в прессовальную камеру сухую массу с наименьшими потерями;
• Смещение ножа механизма обвязки к центру позволяет равномерно обвязывать рулон с обеих сторон;
• Оборудован механическим счётчиком рулонов, который отсчитывает в момент выгрузки рулона количество циклов открывания задней камеры;
• Проведена модернизация всех узлов натяжения цепей, что позволило исключить неплоскостность звёздочек относительно контура цепи;
• Зубья сгребания теперь имеют слегка загнутую форму, что позволяет поднимать короткую травяную массу;
• Перед покраской все детали проходят дробеструйную обработку. Порошковая покраска пресс-подборщика обеспечивает качественное покрытие, стойкое к выгоранию и к механическим повреждениям. Красно-желтая раскраска корпуса пресс-подборщика является сигнальной, его работу видно издалека. На пресс-подборщиках наклеиваются информационные аппликации, которые информируют механизатора о необходимости контролировать работу узлов и агрегатов;
• Прессующий механизм состоит из 26 скалок, что позволяет значительно повысить плотность получаемых рулонов. Скалки изготовлены из круга высокоуглеродистой стали (не из трубы);
• Отличается от многих конкурентов усиленными элементами и узлами за счет применения более толстого металла на камере прессования и раме машины, что повышает надежность при эксплуатации. Вес пресс – подборщика 2195 кг;
• Благодаря наличию скатной доски во время открывания камеры прессования рулон сена скатывается за траекторию закрывания задней камеры, что облегчает работу тракториста, которому теперь не надо сдавать назад. Также наличие скатной доски экономит 10-15 секунд времени при выгрузке рулона сена;
• Установленное копирующее колесо позволяет копировать рельеф местности, тем самым предохраняя пресс-подборщик от ударов о неровности почвы. Данное колесо настраивается на необходимую высоту из возможных четырёх;
• Использование крепежей, болтов и шайб повышенной прочности во всех узлах пресс-подборщика обеспечивает наибольшую надёжность аппарата.

Особенности конструкции:

• Рама предназначена для присоединения к ней всех основных узлов и сборочных единиц пресс-подборщика;
• Дышло служит для присоединения пресс-подборщика к трактору и расположено по центру машины. На дышле расположены кронштейн для фиксации гидравлических рукавов, кронштейн подвешивания карданного вала, прицепная петля. Для предотвращения обрыва прицепной петли предусмотрена страховочная цепь;
• Карданная передача редназначена для передачи крутящего момента от ВОМ трактора к ведущему валу редуктора. Карданная передача содержит вал карданный с защитным телескопическим кожухом. Соединение с валом редуктора осуществляется посредством шлицевого соединения;
• Редуктор Редуктор с 2-мя выходными валами передает крутящий момент через цепные передачи на вал ведущий и механизм обмотки, с ведущего вала на передний барабан лафета, далее на задний барабан лафета и на подборщик сена;
• Камера прессования служит для образования рулона и состоит из полукамеры передней и открывающейся полукамеры задней. На передней полукамере установлен ведущий вал. Ведущий вал имеет кулачковую муфту, состоящую из полумуфт, выключающих привод механизма прессования при открытии прессовальной камеры. Полукамера задняя шарнирно соединена с передней полукамерой и поднимается при помощи гидроцилиндров, установленных на коромыслах. При закрытой камере прессования полукамера задняя фиксируется защелками;
• Механизм прессования выполнен в виде двух замкнутых цепных контуров, соединенных между собой поперечными скалками, на которых установлены ролики;
• Подборщик барабанного типа предназначен для подбора прессуемой массы и подачи ее в камеру прессования. Подъем подборщика в транспортное положение и опускание в рабочее положение осуществляется гидроцилиндром. Фиксация подборщика в транспортном положении осуществляется тросом;
• Механизм обмотки состоит из механизма подачи шпагата, ведущего ролика и прижимного. Ведущий ролик кинематически связан через трос и ролик с приводным роликом с возможностью периодического включения через трос от механизма плотности. Захват, ведущий обматывающий шпагат из бобин обеспечивает захват и управление нитью шпагата через шкив в двух направлениях, обрезка нити шпагата осуществляется ножом;
• Механизм выгрузки рулона Механизм выгрузки рулона состоит из направляющих, трубы, пружин и опор пружин. Направляющие наклоняются к земле, обеспечивая плавный выход рулона, и возвращаются в исходное положение благодаря пружинам;
• Гидросистема пресс-подборщика состоит из двух гидроцилиндров подъема полукамеры задней, рукавов высокого давления, маслопроводов, разрывных муфт, гидроцилиндра;
• Сигнализация служит для предупреждения тракториста о начале и конце обмотки рулона шпагатом и состоит из сигнализатора, провода и вилки для подключения в гнездо электрооборудования трактора. При заполнении камеры контакт замыкается и срабатывает сигнализация.
