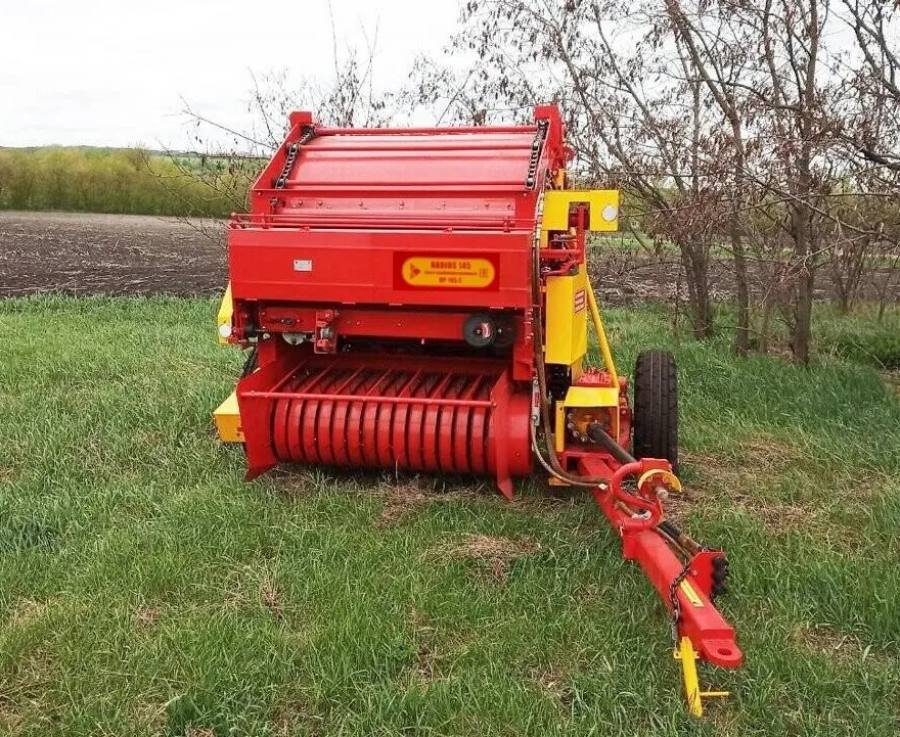

Пресс-подборщик ПР-145С Radius

Рулонный пресс-подборщик ПР-145С Radius с постоянной камерой прессования работает как с естественными, так и сеянными травами. Пресс-подборщик ПР-145С поставляется к потребителям с выполненными настройками процесса прессования и механизатору необходимо только подключить сигнальный провод от пресс-подборщика к трактору для получения сигнала в процессе работы о том, что рулон сформирован и начался процесс обвязки рулона. Обвязка рулона происходит автоматически.

Особенности конструкции:

• Пресс-подборщик ПР-145С имеет боковую сницу, то есть пресс идёт рядом с трактором, а не за ним – тем самым не пачкает корм горюче-смазочными материалами, это важно и экологично. Также боковая сница облегчает обзор процесса прессования трактористу;
• Удобный размер рулона 1,4*1,45 метра и весом до 280 кг, ширина захвата 1,45 метра, что обеспечивает быстрый подбор корма с поля;
• Прессующий механизм расположен внутри камеры, он имеет двухконтурную систему замкнутого типа;
• Оборудован механическим счётчиком рулонов, который отсчитывает в момент выгрузки рулона количество циклов открывания задней камеры;
• На заводе разработана система поузловой приемки всего прессподборщика, что позволяет значительно повысить качество выпускаемой продукции;
• Зубья сгребания теперь имеют слегка загнутую форму, что позволяет поднимать короткую травяную массу;
• Перед покраской все детали проходят дробеструйную обработку. Порошковая покраска пресс-подборщика обеспечивает качественное покрытие, стойкое к выгоранию и к механическим повреждениям. На пресс-подборщиках наклеиваются информационные аппликации, которые информируют механизатора о необходимости контролировать работу узлов и агрегатов;
• Благодаря наличию откатного устройства рулона, во время открывания камеры прессования рулон сена скатывается за траекторию закрывания задней камеры, что облегчает работу тракториста, которому теперь не надо сдавать назад. Также наличие откатного устройства экономит 15 - 30 секунд времени при выгрузке рулона сена;
• Установленное копирующее колесо позволяет копировать рельеф местности, тем самым предохраняя подбирающий механизм пресса от ударов о неровности почвы. Данное колесо настраивается на необходимую высоту из возможных четырёх;

Особенности конструкции:

• Рама с колесным ходом служит для присоединения к ней всех основных узлов и сборочных единиц пресс-подборщика;
• Сница служит для присоединения пресс-подборщика к трактору и расположена сбоку машины. На заднем конце сницы закреплен механизм фиксации, фиксирующий ее в рабочем или транспортном положении и установлен дополнительный страховочный штырь, предохраняющий механизм фиксации от нагрузок при эксплуатации. Управление механизмом фиксации осуществляется с рабочего места тракториста при помощи тяги (веревки, троса) соединенной с рычагом, предварительно освободив страховочный штырь;
• Карданная передача предназначена для передачи крутящего момента от ВОМ трактора к ведущему валу редуктора. Карданная передача содержит вал карданный, промежуточный вал и фрикционную предохранительную муфту;
• Редуктор передает крутящий момент через цепные передачи на ведущий вал привода механизма прессования, на прессующие вальцы и на подборщик;
• Камера прессования служит для образования рулона и состоит из полукамеры передней и открывающейся полукамеры задней. На передней полукамере установлен ведущий вал. Ведущий вал имеет кулачковую муфту, состоящую из полумуфт, выключающих привод механизма прессования при открытии прессовальной камеры. Полукамера задняя шарнирно соединена с передней полукамерой и поднимается при помощи гидроцилиндров и установленных на рычагах. При закрытой камере прессования полукамера задняя фиксируется защелками;
• Механизм прессования выполнен в виде двух замкнутых цепных контуров, соединенных между собой поперечными скалками, на которых установлены ролики;
• Подборщик барабанного типа предназначен для подбора прессуемой массы и подачи ее в камеру прессования. Подъем подборщика в транспортное положение и опускание в рабочее положение осуществляется гидроцилиндром. Фиксация подборщика в транспортном положении осуществляется тросом;
• Механизм обмотки состоит из механизма подачи шпагата, ведущего ролика и прижимного. Ведущий ролик кинематически связан через валик и ролик с приводным роликом с возможностью периодического включения через тягу от механизма плотности. Поводок, ведущий обматывающий шпагат из бобин обеспечивает захват и управление нитью шпагата через шкив в двух направлениях, обрезка нити шпагата осуществляется ножом;
• Гидросистема состоит из двух гидроцилиндров подъема полукамеры задней, рукавов высокого давления маслопроводов, разрывных муфт гидроцилиндра;
• Сигнализация служит для предупреждения тракториста о начале и конце обмотки рулона шпагатом и состоит из сигнализатора, провода и вилки для подключения в гнездо электрооборудования трактора;
