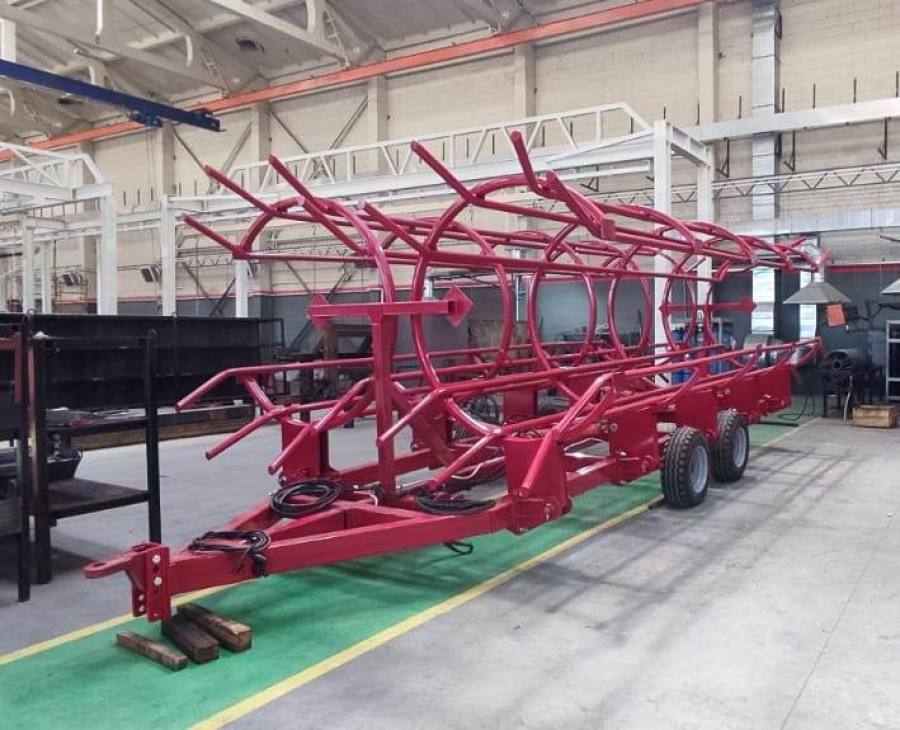

Транспортировщик рулонов ТР-10

Транспортировщик рулонов ТР-10 применяется для подбора, самопогрузки и транспортировки рулонов сена, подвяленной травы, соломы и саморазгрузки в местах складирования. Транспортировщик агрегатируется с тракторами тягового класса 2, имеющими гидросистему, тягово-сцепное устройство ТСУ–2, выводы электрооборудования. При необходимости транспортировщик может работать с тракторами меньшей мощности с соблюдением требований Руководства по эксплуатации трактора и соответствующим уменьшением количества перевозимых рулонов.

Особенности конструкции:

Рулоновоз ТР-10 состоит из рамы, опорного колеса, крыльев, стойки-упора, стойки РВД, гидроцилиндров, зацепа сницы, электрооборудования, крепления крыльев;
Рама сварная, выполнена трубы 150х100 мм, соединенных между собой поперечинами;
Опорное колесо представляет собой жесткую рамную конструкцию. Крепится четырьмя болтами;
Крыло сварное, выполнено из трубы 60х60 мм, соединенная между собой поперечинами выполнена из трубы 57 мм, Предназначена для загрузки, разгрузки и транспортировки прессованных рулонов. Крепится при помощи оси;
Стойка РВД представляет собой сварную конструкцию, предназначенную для более удобного соединения рукавов высокого давления с трактором;
Гидрооборудование предназначено для опрокидывания крыльев в рабочее положение;
Зацеп сницы предназначен для агрегатирования транспортировщика с трактором;
Электрооборудование включает в себя задние многофункциональные фонари.

**Технические характеристики**
Тип машины	полуприцепной
Ширина колес, мм	400
Максимальный вес рулона, кг	400
Количество перевозимых рулонов, шт	10
Макисмальный диаметр перевозимого рулона, м	1,45
Масса транспортировщика, кг	3215
Грузоподъемность, кг	4000
Технически допустимая общая масса, кг	7215
Марка гидроцилиндров для опрокидывания крыльев	ГЦ 80.40.630.930.00.30
Количество гидроцилиндров на одной секции, шт	2
Общее количество гидроцилиндров, шт	4
Агрегатируется с тракторами, кл.	1,4-2,0
