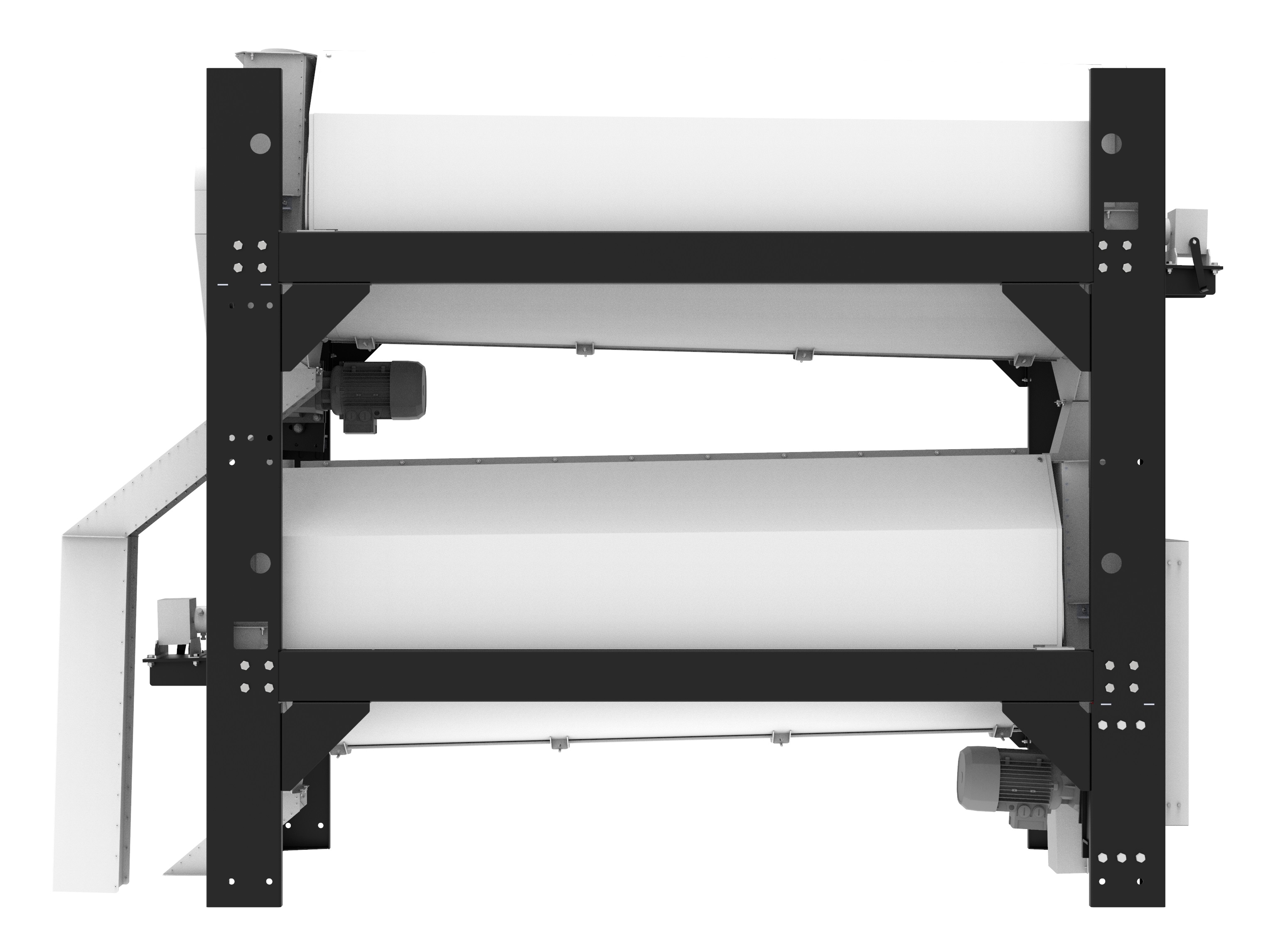

Триерный блок АЗТБ 07.800 (Куколеотборник + овсюгоотборник)

Приемная камера:

• Делитель потока входящего продукта для равномерного аспирирования и загрузки продукта в цилиндр;
• Выполнена на разъемных соединениях;
• В местах контакта с цилиндром имеет войлочное уплотнение;
• Имеет стандартное присоединения d=200 мм;
• Имеет присоединительные патрубки для аспирации;

Рабочий цилиндр:

• Выполнен из 3-х либо 4-х сегментов;
• Имеют различные размеры ячеек для разных культур;

Лоток:

• Имеет усилители для создания точно ровной рабочей кромки лотка;
• По внешнему краю лотка установлены успокоители, которые создают равномерное движение продукта вдоль цилиндра;
• Встроенный шнек для вывода продукта из лотка;

Выгрузная розетка:

• Сварная в стапеле конструкция;
• Имеет фиксированную высоту борта, через который продукт выводится из цилиндра;

Описание технологического процесса:

• Материал подается на ячеистую поверхность вращающегося кукольного цилиндра;
• Короткие примеси, уложившиеся в ячейки, поднимаются цилиндром и выбрасываются в лоток, откуда они выводятся шнеком в приемник куколеотборника;
• Материал с длинными примесями, не уложившийся в ячейки, подается на вращающийся овсюжный цилиндр. Зерна основной культуры укладываются в ячейки, поднимаются, выбрасываются в лоток и выводятся шнеком в приемник овсюгоотборника;
• Длинные примеси, не попавшие в ячейки, сходом выводятся из цилиндра в задний приемник. Длинные и короткие примеси направляются в бункер отходов, а очищенный материал - в бункер чистого зерна или на дальнейшую очистку;
• Принцип действия основан на разделении сортируемого материала по длине. Для этой цели служит ячейка триерной поверхности, имеющая круглую форму в плане и форму прямоугольной трапеции в сечении: с наклонной передней стенкой, вертикальной задней стенкой и дном. Ячейка триерного блока имеет несколько типоразмеров с различными диаметрами и высотой;
• Сегменты с ячейками устанавливаются таким образом, чтобы наклонная передняя стенка ячейки при вращении триерного цилиндра набегала на обрабатываемый материал с целью облегчения западания, и чтобы запавший в ячейку материал выбрасывался в лоток задней вертикальной стенкой;
• При обратном направлении вращения выброса материала в лоток не будет, а, значит, не будет осуществляться и технологический процесс;
• На полноту разделения обрабатываемого материала влияет положение рабочей кромки лотка. Она должна устанавливаться в начале зоны выпадения материала из ячейки.
