Зернометатель А-150М (мотор-редуктор с частотным преобразователем)

Устройство и принцип работы:

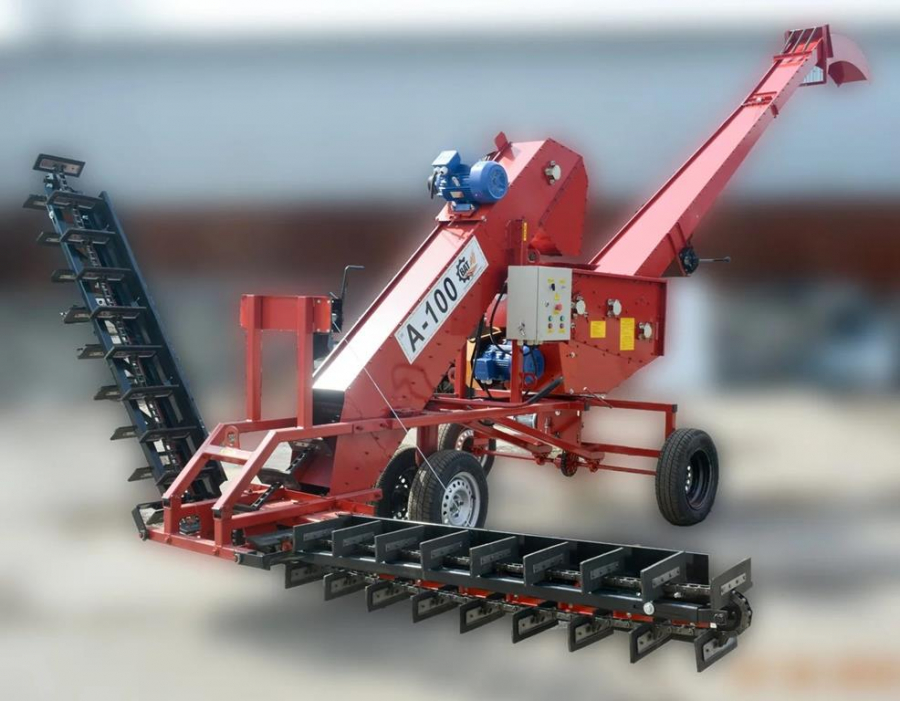

• На опорной раме смонтированы основные компоненты: триммер поворотный с выгрузным лотком, установленным под углом 45 град.; загрузочный короб с расположенным внутри наклонным скребковым транспортером; к загрузочному коробу в передней (по ходу движения) части смонтированы блок конических редукторов и передняя рама; поперечные питатели (скребковые транспортеры); блок (пульт) управления.
• Электрооборудование включает три автономных электродвигателя, подключенных к источнику питания параллельно. Питание электродвигателей осуществляется через предохранительные устройства. Каждый из двигателей заземлен. В работе двигателя для привода самохода предусмотрен реверс и изменение частоты вращения (скорости передвижения) с помощью частотного преобразователя.
• Поперечные горизонтальные питатели скребковыми транспортерами подают зерно с периферии бурта к центру. Продольный (центральный) наклонный скребковый транспортер, проходящий внутри загрузочного короба, подает зерно в загрузочное окно триммера, откуда оно попадает на ленточный транспортер и затем с большой скоростью выбрасывается наружу.
• Выгрузной лоток позволяет сузить выходящий зерновой поток и направить его в требуемое место (в транспортное средство или в новый бурт). Для непрерывного забора и подачи зерна Погрузчик перемещают в продольном направлении с помощью механизма самохода.
