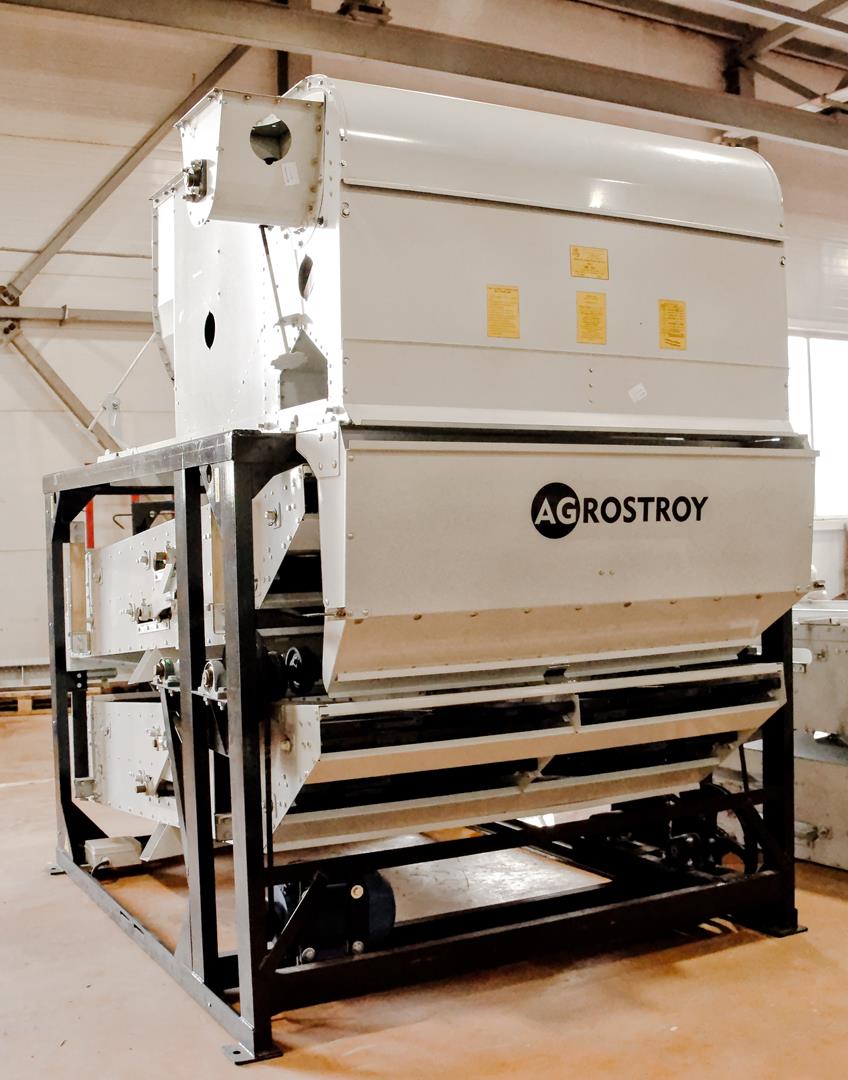

Машина первичной очистки зерна ЗВС-20А

Комплектация машины ЗВС-20А:

• Приемная камера (разборная) распределительный шнек, регулировочный клапан для выравнивания интенсивности потока по ширине, аспирационный канал для очистки зерна воздушным потоком, делитель зернового потока пополам на два стана, осадительная камера для предварительной очистки воздуха от тяжелой фракции и легких примесей;
• Центробежный вентилятор корпус "улитки" на болтовых соединениях; рабочее колесо сварено и отбалансировано, привод мощностью 5,5 кВт;
• Рама (заводской стапель, сварная) горячекатанный усиленный уголок, делитель для равномерной загрузки двух плоскостей решет, фасонные изделия лазерной раскройки;
• Комплект станов болтовые соединения (отсутствует термичес кие поводки и ослабление металла), горячекатанный прокат 2 мм, лазерная раскройка с последующей доштамповкой;
• Щеточный механизм очистки (на базе контрпривода) отбор мощности через главный вал от основного привода, ход щеток регулируемый, очищает всю поверхность решет, регулируемый поджим щеток;

Преимущества:

• Валы протачиваются по всей длине (вибрация снижена до минимума);
• В аспирационной системе потеря воздушного напора по всей длине сведена к минимуму, за счёт чего повышается тяга и от материала отводится максимальное количество легких примесей;
• Вибросита выполнены из оцинкованной стали, отличающиеся качеством и износостойкостью (пригодны для пищевых продуктов);
• Все элементы (кроме двигателя) изготавливаются на собственном производстве;

Описание технологического процесса:

• Зерновой материал, подлежащий очистке, поступает в приемную часть питающего устройства, шнеком и распределяется по всей ширине приемной камеры ЗВС-20 и подается в воздушный поток аспирационного канала. Равномерным воздушным потоком из продукта выбираются легкие примеси, которые осаждаются за счет разряжения в аспирационной камере ЗВС-20А и выводятся по лотку к крупным отходам. Отработанный воздух с остатками легких примесей подается на очистку в циклоны или аспирационную колонку;
• Очищенный от легкой примеси зерновой материал, поступает на верхний и нижний решетные станы, которые работают в ЗВС-20 параллельно. На верхней решетной плоскости установлены крупные решета (колосовые), через которые проходит основной продукт, а крупные примеси остаются на поверхности решета и выводятся из машины;
• Предварительно очищенный материал через аспирацию и колосовое решето ЗВС-20А попадает на подсевные решета (решета имеют меньший размер, чем основной продукт материала), по которым он движется в сторону наклона стана. В процессе движения мелкие частички проваливаются через решето ЗВС-20А, а очищенный продукт сходит с верхней поверхности решета;
• Стоит отметить, что очистка на нижних подсевных решетах имеет вероятностный характер – вероятность того, что мелкая частичка окажется в контакте с решетной поверхностью, а не пройдет весь путь в толще зерна. Поэтому качество отделения мелкой примеси зависит от толщины слоя зерна на подсевном решете. Этот принцип касается абсолютно всех решетных машин, поэтому можно сказать, что основным параметром при выборе машины должен является размер подсевных решет, который определяет производительность и качество очистки;
• ЗВС-20А работает на очистке не только злаковых зерновых, но и на первичной обработке бобовых, масличных культур, а также кукурузы, гречихи и других материалов. Указанные характеристики на выходе достигаются, в том числе, при работе с зерном, сильно загрязненным пылью, ворохом, песком, соломой и колосьями.;

Размеры и характеристики решет могут варьироваться в пределах:

• Толщина металла решет - 2 мм;
• Диаметр круглых ячеек 0,6 - 14 мм;
• Ширина и длина овальных ячеек 0,8 - 6 мм;
