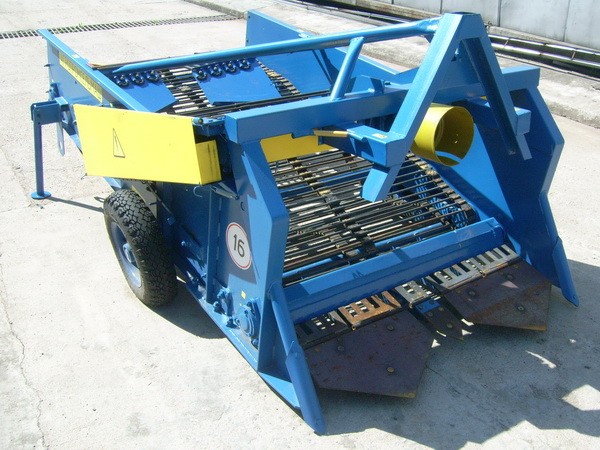

Картофелекопатель КТН-2ВМ (с активным битером, элеваторы на ремнях GRIMME)

Условия эксплуатации:

• Картофелекопатель должен эксплуатироваться на легких и средних почвах влажностью до 30%;
• Засоренность камнями до 8 т/г при размере камней не более 150 мм;
• Твердость почвы до 2,5 МПа;
• При измельченной ботве и биологически зрелых клубнях, залегающих на глубине до 25 см и ширине до 40 см;
• Температура почвы на глубине залегания клубней не ниже 5°С;
• На полях с уклоном до 8°;
• Агрегатируется с тракторами класса 1,4 Кн;

Особенности конструкции:

• Картофелекопалка КТН-2ВМ состоит из: рамы, лемехов, битера, основного элеватора, каскадного элеватора, карданной передачи, редуктора, опорных колес, отражателей, привода, навески, чистиков;
• Рама представляет собой сварную конструкцию из стандартных и специальных гнутых листовых профилей;
• Лемеха выполнены из листового проката, закрепленные на балке, предназначены для подрезания двух грядок картофеля;
• Битер сварной треугольный, предназначен для крошения клубненосного пласта и передачи массы на основной элеватор;
• Элеваторы. Два последовательно расположенные прутковые элеваторы с шагом 43 мм выполнены на резинокордовых ремнях. Служат для просеивания почвы. Для ускорения процесса просеивания рабочие ветви элеваторов имеют вертикальное встряхивание, осуществляемое встряхивателями эллиптической формы;
• Привод. Карданная передача, редуктор, цепные контуры предназначены для передачи крутящего момента от ВОМ трактора к рабочим органам картофелекопателя;
• Отражатели сужают поток и укладывают клубни картофеля на поверхность поля;
• Навеска. Элементом навески служит треугольный замок автосцепки;
• Чистики предназначены для исключения попадания камней под передние ролики основного элеватора;

Описание технологического процесса:

• Подрезанный лемехами пласт почвы поступает на треугольный битер;
• Во время перехода на битер пласт подвергается крошению за счет разности поступательной скорости трактора и окружной скорости битера;
• На основном элеваторе часть поступившей почвы просеивается через просветы между прутками;
• Для ускорения процесса просеивания почвы рабочая ветвь основного элеватора имеет вертикальное встряхивание, осуществляемое встряхивателями эллиптической формы;
• Не просеявшаяся масса почвы с клубнями картофеля и ботвой с основного элеватора поступает с перепадом на каскадный элеватор, который, работая аналогично основному дополнительно просеивает почву;
• Не просеявшиеся комки почвы, клубни картофеля и ботва выбрасываются на поверхность поля по следу машины.
