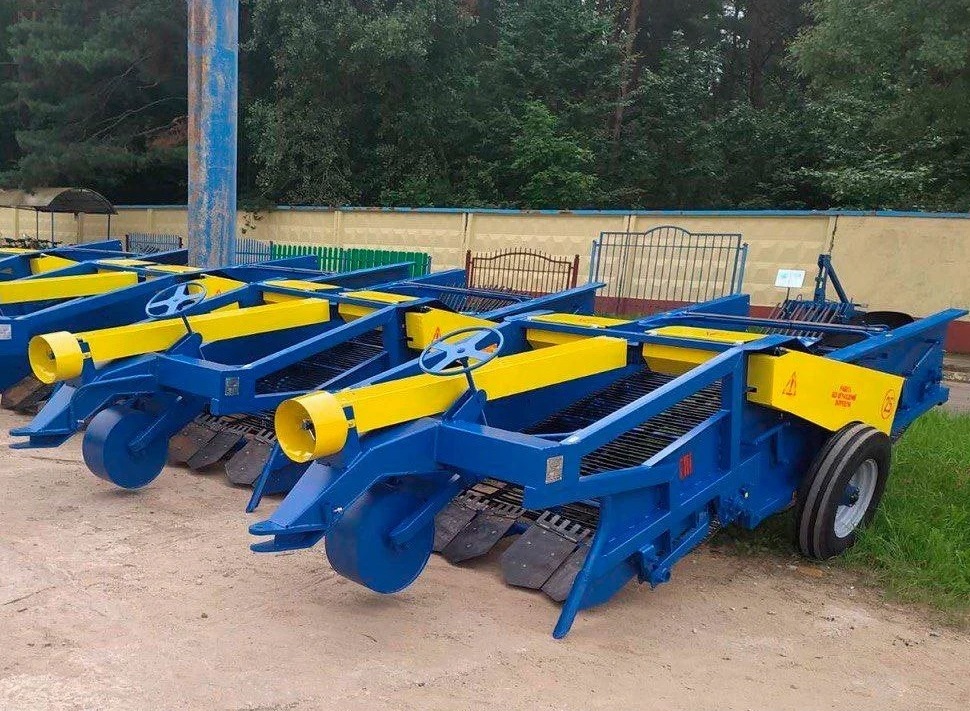

Картофелекопатель КСТ-1,4М-02 (активный лемех, элеваторы на звене)

Картофелекопатель работает на гладких и гребневых посадках с междурядьями 70 см, сохраняет устойчивость при стоянке на твердой поверхности с уклоном до 4˚ в любом направлении. Устойчивость обеспечивается за счет транспортных колёс и носков лонжеронов. Картофелекопалка КСТ-1,4М-02 может быть использована для уборки свеклы, моркови и других корнеплодов посаженных с междурядьями, позволяющими убирать их без повреждений. Агрегатируется с тракторами класса 1,4 Кн.

Устройство и работа:

• Картофелекопатель КСТ-1,4М-02 - элеваторный, полунавесной состоит из: привода, копирующего катка, лемехов, элеватора основного, регулируемого встряхивания, активного встряхивания, элеватора каскадного, рамы, колес ходовых, сужающих щитков, балки навески, вала телескопического;
• Подрезанный и частично разрушенный активными лемехами пласт почвы поступает на основной элеватор за счет активного встряхивания и разности поступательной скорости основного элеватора и скорости движения трактора происходит дальнейшее крошение пласта и основная сепарация почвы;
• С основного элеватора оставшаяся клубненосная масса поступает на каскадный элеватор, где происходит дальнейшая сепарация с последующей укладкой клубней и оставшихся примесей в валок шириной до 1 м. Рабочая скорость агрегата должна подбираться такой, чтобы на основном элеваторе происходило до 80% сепарации почвы;
• Копирующий каток (АУ 05.000) служит для копирования рельефа почвы и удерживания лемехов на заданной глубине подкапывания. Каток вращается на оси на шариковых подшипниках. Ось закреплена на рамке. Рамка закреплена в кронштейнах рамы машины и поворачивается на шарнирах талрепом и с его помощью происходит регулировка глубины подкапывания. При поднятии копирующего катка происходит заглубление лемехов, при опускании - выглубление;
• Лемеха (АУ 02.000 лемех правый, АУ 02.000-01 лемех левый) выполнены из листового проката, закрепленные на кронштейне лемехов (КСА 44.010-01), предназначены для подрезания двух рядок картофеля. Кронштейн лемехов шарнирно закреплена к раме машины;
• Основной (КЦ 24.000-01) и каскадный элеватор (КЦ 24.000) предназначены для сепарации почвы и выноса массы на поверхность поля. Элеваторы, прутковые на металлических звеньях с шагом 41,3 мм;
• Регулируемое встряхивание (КЦ 07.000) предназначено для ускорения процесса просеивания почвы на рабочей ветви основного элеватора и каскадного элеватора. Состоит из вала с кронштейнами на которых закреплены два элептических встряхивателя и две опорных звёздочки z=9. Валы закреплены в раме машины и поворачиваются талрепом, вводя в зацепление встряхиватель или опорную звезду z=9, с помощью чего и происходит регулировка встряхивания;
• Активное встряхивание (КСА 44.100-01 Вал эксцентриковый) предназначено для ускорения процесса просеивания почвы на рабочей ветви основного элеватора. Состоит из вращающегося эксцентрикового вала с закрепленными на нём резиновыми кольцами;
• Рама (АУ 04.000) представляет собой пространственную конструкцию на стандартных и специально гнутых профилей и является базой для монтажа всех рабочих органов и узлов машины;
• Ходовые колеса (АУ 03.000) пневматического типа, размером 6,5*16 сельхоз профиля. Колеса установлены на радиальных подшипниках и жестко прикреплены к раме машины;
• Сужающие щитки (КМ 11.010, КМ 11.010-01) предназначены для укладки клубней в валок до 1 метра, а также для частичной сепарации почвы;
