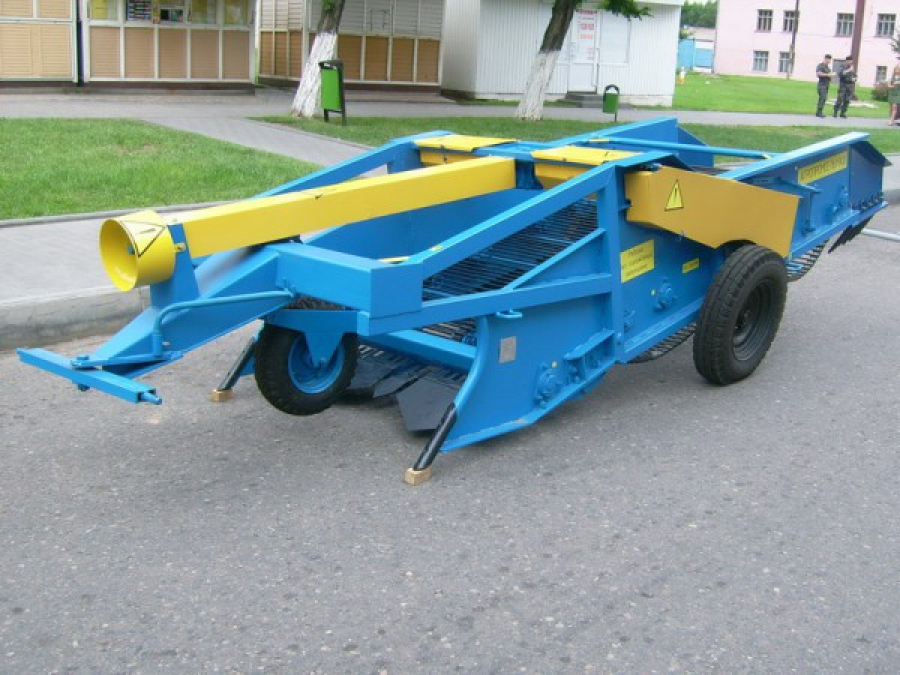

Картофелекопатель КСТ-1,4М (активный битер, элеваторы на ремнях GRIMME)

Картофелекопатель КСТ-1,4М может быть использован для уборки свеклы, моркови и других корнеплодов, посаженных с междурядьями, позволяющими убирать их без повреждений. Агрегатируется с тракторами класса 1,4 Кн.

Особенности конструкции:

• КСТ-1,4М - элеваторный, полунавесной состоит из: привода, копирующего катка, лемехов, элеватора, активного встряхивателя, элеватора каскадного, рамы, колес ходовых, сужающих щитков, балки навески, вала телескопического, битера;
• Копирующий каток служит для копирования рельефа почвы и удерживания лемехов на заданной глубине подкапывания. Каток вращается на оси на шариковых подшипниках. Ось закреплена на рамке. Рамка закреплена в кронштейнах рамы машины и поворачивается на шарнирах талрепом и с его помощью происходит регулировка глубины подкапывания. При поднятии копирующего катка происходит заглубление лемехов, при опускании - выглубление;
• Лемеха выполнены из листового проката, закрепленные на балке, предназначены для подрезания двух грядок картофеля. Балка жестко закреплена к раме машины;
• Основной и каскадный элеватор предназначены для сепарации почвы. Выполнены на резинокордовых ремнях с шагом 43 мм;
• Активное встряхивание предназначено для ускорения процесса просеивания почвы на рабочей ветви основного элеватора. Состоит из вращающегося вала с закрепленными на нем роликами;
• Рама представляет собой пространственную конструкцию на стандартных и специально гнутых профилей и является базой для монтажа всех рабочих органов и узлов машины;
• Ходовые колеса пневматического типа, размером 6,5*16 сельхоз профиля. Колеса установлены на радиальных подшипниках и жестко прикреплены к раме машины;
• Каскадный элеватор предназначен для дальнейшей сепарации почвы и выноса массы на поверхность поля;
• Сужающие щитки предназначены для укладки клубней в валок до 1 метра, а также для частичной сепарации почвы;
• Битер сварной треугольный, предназначен для крошения клубненосного пласта и передачи массы на основной элеватор.

Описание технологического процесса:

• Подрезанный лемехами пласт почвы поступает на треугольный битер;
• Во время перехода на битер пласт подвергается крошению за счет разности поступательной скорости трактора и окружной скорости битера;
• Далее на основной элеватор за счет активного встряхивания происходит основная сепарация почвы;
• С основного элеватора оставшаяся клубненосная масса поступает на каскадный элеватор, где происходит дальнейшая сепарация с последующей укладкой клубней и оставшихся примесей в валок шириной до 1 метра;
• Рабочая скорость агрегата должна подбираться такой, чтобы на основном элеваторе происходило до 80% сепарации почвы.
