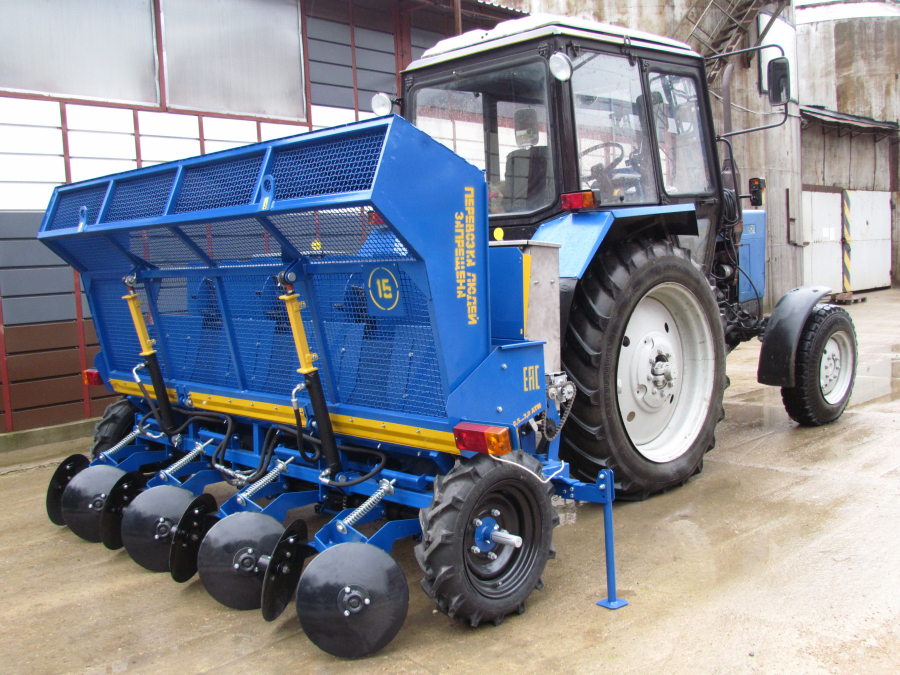

Картофелесажалка навесная четырехрядная КСМ-4Н

Картофелесажалка агрегатируется с тракторами класса 1,4 (МТЗ-80/82, МТЗ-100/102). Обязательное использование на тракторе противовеса (весом 200 кг). Привод картофелесажалки осуществляется от синхронного ВОМ трактора либо от колес. Загрузка картофелем производится из любых самосвальных транспортных средств или вручную.

Описание технологического процесса:

• После заезда агрегата в борозду сажалка опускается навесным устройством трактора в рабочее положение, загрузочный бункер опускается в нижнее положение;
• Загрузка картофелем производится из любых самосвальных транспортных средств либо вручную. Загрузка бункеров туковысевающих аппаратов производится вручную;
• После подъема загрузочного бункера в рабочее положение тракторист трогает с места с одновременным включением синхронного ВОМ трактора, крутящий момент от редуктора передаётся на высаживающие аппараты посредством цепной передачи. ;
• Клубни картофеля из загрузочного бункера самотёком подаются в питательный бункер;
• Двигаясь вверх, ложечки высаживающих аппаратов захватывают клубни. Если после выхода ложечки из слоя в ней находится лишний клубень, то под действием встряхивателя он падает обратно в питательный бункер. При движении ложечки вниз клубень попадает в борозду через внутреннюю полость сошника;
• Закрытие борозд с высаженными клубнями производится бороздозакрывающими дисками;
• При наезде на препятствие происходит выглубление сошника. После преодоления препятствия сошник под действием пружины возвращается в исходное положение;
• При посадке картофеля с одновременным внесением минеральных удобрений туки вносятся локально под формируемый гребень перед укладкой клубня по тукопроводу туковысевающего аппарата.

Картофелесажалка состоит из рамы, бункера загрузочного, высаживающих аппаратов, сошников, бороздозакрывателей, опорных колёс, электрооборудования, гидрооборудования, привода от синхронного ВОМ трактора.
