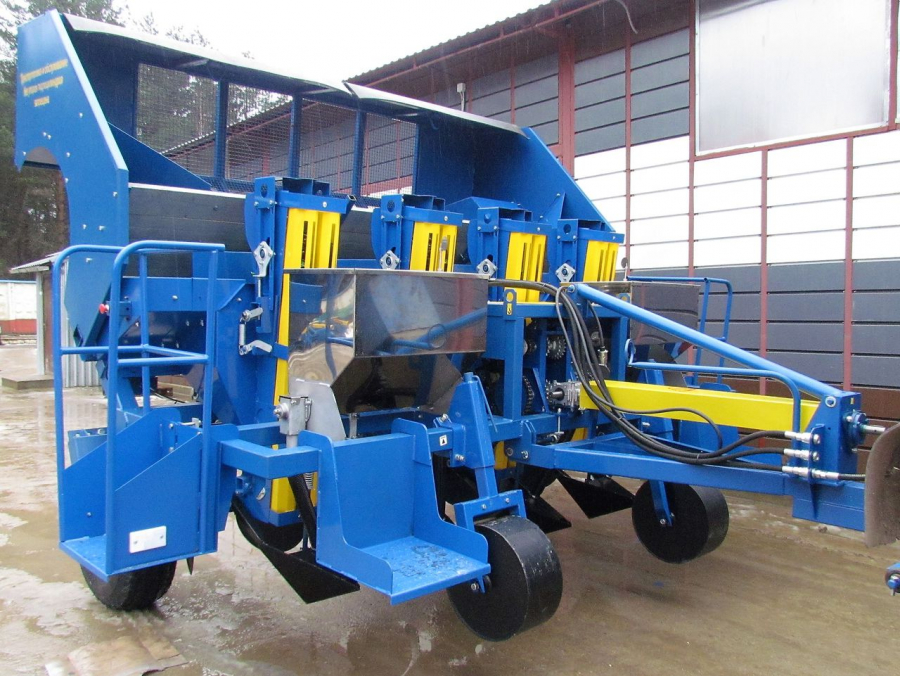

Сельхозтехника Молочное оборудование ЗапчастиКартофелесажалка полунавесная четырехрядная КСМ-4
Картофелесажалка полунавесная четырехрядная КСМ-4 предназначена для рядковой посадки непророщенных клубней картофеля с регулируемым междурядьем 70, 75, 90 см с одновременным внесением минеральных удобрений на почвах всех типов во всех зонах возделывания картофеля.
Картофелесажалка агрегатируется с тракторами класса 1,4 (МТЗ-80/82, МТЗ-100/102). Привод осуществляется от синхронного ВОМ трактора. Загрузка картофелем производится из любых самосвальных транспортных средств.
Описание технологического процесса:
- После заезда в борозду картофелесажалка переводится гидравлической системой в рабочее положение, загрузочный бункер опускается в нижнее положение;
- Загрузка картофелем производится из любых самосвальных транспортных средств;
- Загрузка бункеров туковысевающих аппаратов производится вручную с транспортного средства или специально оборудованными транспортными средствами;
- После подъема загрузочного бункера в рабочее положение начинается движение с одновременным включением ВОМ трактора;
- Клубни картофеля из загрузочного бункера самотеком подаются в питательные бункера высаживающих аппаратов. Уровень клубней в зоне захвата регулируется ограничителями в питательных бункерах и загрузочном бункере;
- Двигаясь вверх, ложечки высаживающих аппаратов захватывают клубни в питательных бункерах. Если после выхода ложечки из слоя клубней в ней оказываются лишние клубни, то под действием подпружиненного встряхивателя они падают обратно в питательный бункер;
- При движении ложек вниз в полостях кожухов обратных ветвей высаживающих аппаратов клубни ложатся на тыльную поверхность ложечек и падают в борозду через внутренние полости сошников;
- Закрытие борозд с высаженными клубнями производится сферическими дисками;
- При наезде на препятствие происходит выглубление сошника. После преодоления препятствия сошник возвращается в исходное положение под действием пружины;
- При посадке картофеля с одновременным внесением минеральных удобрений, туки вносятся локально под формируемый гребень перед укладкой клубня по тукопроводу туковысевающего аппарата;
- При посадке картофеля без предварительной нарезки гребней картофелесажалка в агрегате с трактором направляется по следоуказателям, закрепленным на раме трактора.
Картофелесажалка КСМ-4 состоит из рамы, загрузочного бункера, прицепа, привода, высаживающих и туковысевающих аппаратов, сошников, бороздозакрывателей, опорных и ходовых колес, гидросистемы, электрооборудования, следоуказателей и боковых подножек.
| Производительность за 1 ч основного времени, га/ч - на междурядьях 70-75 см - на междурядьях 90 см | 1,2-2,4 1,8-3,2 |
| Производительность за 1 ч эксплуатационного времени, га/ч - на междурядьях 70-75 см - на междурядьях 90 см | 0,8-1,6 1,2-2,1 |
| Расход топлива, кг/га, не более | 11,5 |
| Рабочая скорость движения на основной операции, км/ч | 4-10 |
| Рабочая ширина захвата, ряд | 4 |
| Конструктивная ширина междурядий, см | 70; 75; 90 |
| Транспортная скорость, км/ч, не более | 15 |
| Количество персонала по профессиям, необходимого для выполнения основной операции, чел - тракторист - сельхозрабочий | 1 1 |
| Вместимость бункера для картофеля, кг, не менее | 1200 |
| Загрузочная высота бункера для картофеля, м, не более | 0,5 |
| Суммарная емкость бункеров для минеральных удобрений, дм3, не менее | 200 |
| Масса машины конструкционная, кг, не более | 2240 |
| Коэффициент использования эксплуатационного времени, не менее | 0,45 |
| Коэффициент надежности технологического процесса, не менее | 0,95 |
| Густота посадки, тыс.шт/га | 30-65 |
| Глубина посадки, см | 5-15 |
| Равномерность раскладки клубней в ряду (на основной фракции картофеля 50-80 г), %, не менее | 40 |
| Количество пропусков (на основной фракции картофеля 50-80 г), %, неболее | 5 |
| Количество двоек (на основной фракции картофеля 50-80 г), %, не более | 5 |
| Равномерность заделки клубней, коэффициент вариации, %, не более | 15 |
| Повреждение клубней, %, не более | 3 |
| Доза внесения минеральных удобрений, кг/га | 50-400 |
| Неравномерность внесения удобрений по длине гребня, %, не более | 20 |
| Габаритные размеры в рабочем положении, мм, не более - длина - ширина - высота | 4750 4500 2650 |
| Габаритные размеры в транспортном положении, мм, не более - длина - ширина - высота | 4200 4500 3000 |
| Оперативная трудоемкость монтажа (до сборки) машины на месте ее применения, чел.ч, не более | 9,5 |
| Оперативная трудоемкость переоборудования на другое междурядье, чел.ч, не более | 4 |
| Наработка на отказ, ч, не менее | 40 |
| Срок службы, лет | 8 |
| Среднесменное оперативное время технического обслуживания, ч, не более | 0,3 |
| Удельная суммарная оперативная трудоемкость технического обслуживания, чел.-ч/ч, не более | 0,06 |
| Коэффициент готовности, не менее - по оперативному времени - с учетом организационного времени | 0,98 0,95 |
| Удельная конструкционная масса, кг/м, не более | 680 |
