Сельхозтехника Молочное оборудование ЗапчастиКаток для измельчения пожнивных остатков КИД-9 (диаметр 504 мм)
Катки для измельчения пожнивных остатков КИД-9 предназначен для измельчения пожнивных остатков растений (подсолнечник, кукуруза и пр.) после уборки урожая. Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия. Рабочими органами катка являются барабаны, на которые установлены термообработанные ножи, изготовленные из стали 65Г. Перед применением барабаны заполняются водой. Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта.

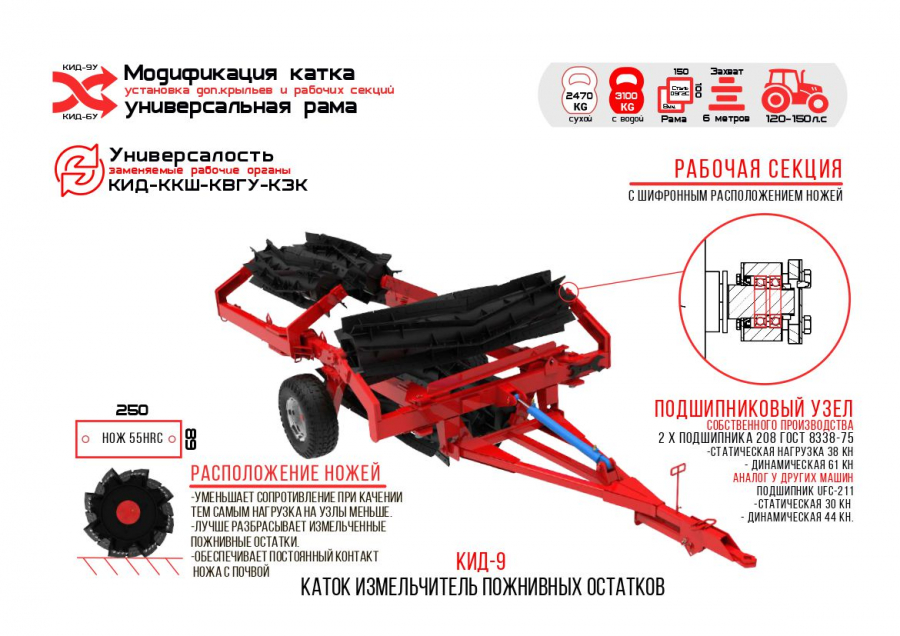

Каток состоит из 5 секций, которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниковых опорах. Рабочими органами катка являются барабаны, на которые установлены термообработанные ножи, изготовленные из стали 65Г. Перед применением барабаны заполняются водой. Рама состоит из трёх шарнирных частей. Такая конструкция обеспечивает возможность складывания катка для транспортирования. В транспортном положении сложенная рама фиксируется зацепом стяжки. Для опрокидывания катка при переводе его в рабочее или транспортное положения служит гидроцилиндр.
Преимущества:
- Подшипниковый узел. 2 подшипника 208 ГОСТ 8338-75. Статическая нагрущка 38 КН, динамическая нагрузка 61 КН;
- Рабочая секция. С шифронным расположением ножей;
- Рама. В конструкции рамы используется труба 150*100, толщина 8 мм, сталь 09Г2С;
- Нож 55HRC. Размеры 250х89 мм;
- Расположение ножей. Уменьшает сопротивление при качении, тем самым нагрузка на узлы меньше. Лучше разбрасывает измельченные пожнивные остатки. Обеспечивает постояяный контакт ножа с почвой.
| Тип | полуприцепной |
| Агрегатируется с трактором класса | 1,4...2,0 |
| Масса катка без воды, кг | 2470±1% |
| Масса катка с водой, кг | 3100 |
| Дорожный просвет, мм., не менее | 370 |
| Рабочая скорость, км/ч | 6-10 |
| Транспортная скорость, км/ч | до 20 |
| Габаритные размеры в рабочем положении, мм - длина - ширина - высота | 3482±50 9370±50 960±50 |
| Габаритные размеры в транспортном положении, мм - длина - ширина - высота | 6470±50 2340±50 1540±50 |
| Ширина захвата, м | 9,0 |
| Производительность за 1 час основного времени , га/ч | до 9 |
| Количество секций, шт | 5 |
| Количество ножей, шт | 64х3 + 48х2 |
| Диаметр барабана (в сборе с ножами), мм | 504 |
| Количество обслуживающего персонала, чел. | 1 |
| Срок службы, лет | до 8 |
