Каток водоналивной КВНГ-12 (диаметр 530 мм)

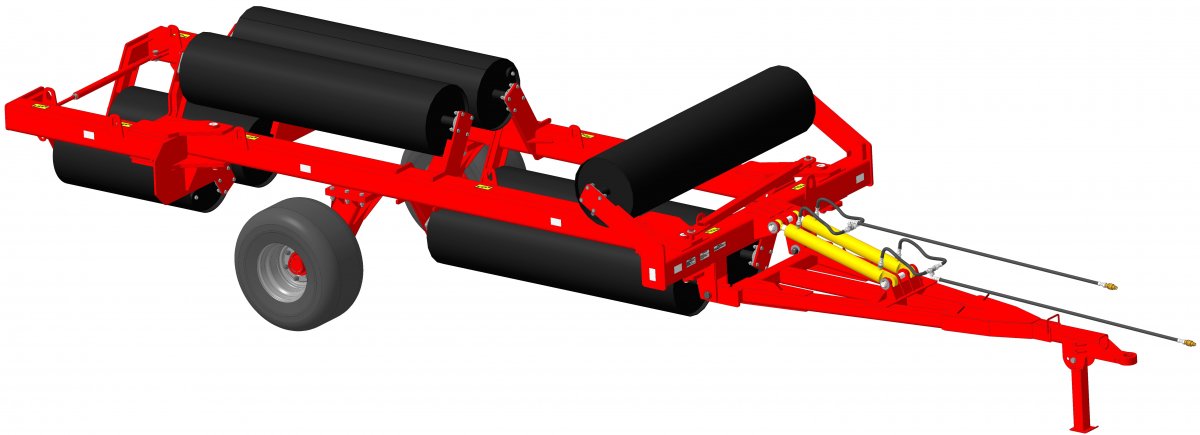

Особенности конструкции:

•  Шарнирная рама - на которой закреплены рабочие органы. Рама катка изготовлена из сечения трубы 180х180х10 мм, сталь 09Г2С;
•  Рабочие органы представляют собой собранные из цилиндрических элементов цилиндры с осью в виде сквозного вала. Для изготовления рабочих органов используется труба 426х5мм. Каждый рабочий орган закрепляется на индивидуальной секции рамы. На конечностях вала рабочего органа установлены подшипниковые (FKL 210 серия thb) опоры с кронштейнами крепления к раме.
•  Рабочий орган КВНГ-12 представляет собой цилиндрическую бочку, толщиной 4мм, которая при работе заполняется водой для утяжеления конструкции, что позволяет более качественно уплотнять почву;
•  Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Для предотвращения возможности самораскладывания, в транспортном положении сложенная рама фиксируется зацепом;
•  Гидроцилиндр марки ГЦ80.40.630.930.00.40 служит для опрокидывания катка при переводе его в рабочее или транспортное положение. Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстро соединяющихся муфт.
•  Колеса марки 400/60-15.3 служат для транспортировки катка. Два колеса устанавливаются на раме.
