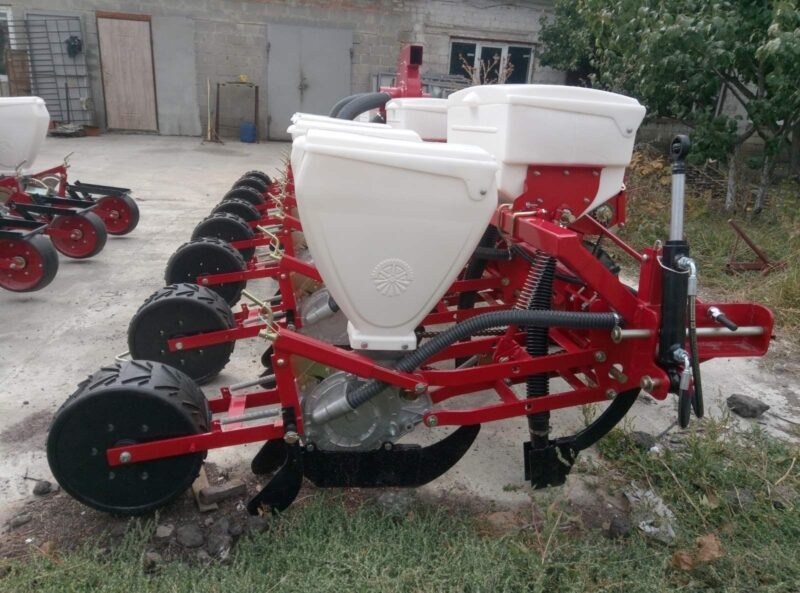

Сеялка пневматическая точного высева СУ-8М (СУПН-8)

Принцип работы сеялки:

• Посредством механизма передач от опорно-приводных колес осуществляется вращение семявысевающих дисков и пружинных шнеков туковысевающих аппаратов;
• Вакуум в подковообразной полости крышки высевающего аппарата сеялки СУ-8М (СУПН-8) создаётся либо вентилятором, приводимым во вращение гидромотором от гидросистемы трактора, либо путём разрежения от выхлопной трактора с помощью специальной трубы;
• Для контроля величины разряжения на вентиляторе или на выхлопной установлен регулировочный клапан с мембранным тягомером, показывающим давление;
• Семена присасываются к находящимся в зоне разряжения отверстиям вращающего диска и транспортируются из заборной камеры в зону сброса;
• Удаление лишних семян, присосавшихся к отверстиям, обратно в заборную камеру осуществляется штырями вилки, установленной в заборной камере аппарата сеялки СУ-8М (СУПН-8), между которыми при вращении диска проходят присосавшиеся к отверстиям семена;
• В нижней части аппарата при переходе отверстий из зоны разрежения в зону атмосферного давления семена по одному отпадают из отверстия и укладываются на дно борозды, образованной семенной пятой сошника;
• Пружинные шнеки туковысевающего аппарата сеялки с левой и правой навивкой выносят удобрения из бункера в воронки. Рассеиватели, совершая колебательные движения у выходных окон воронок, рассредоточивают поток туков, обеспечивая равномерную струю в тукопроводах, а затем в борозды образованные туковыми пятами сошников;
• Загортачи закрывают почвой борозды с уложенными в них семенами и удобрениями. Затем находящиеся за загортачами прикатывающие колеса уплотняют почву над бороздами, создавая контакт семян с почвой и условия для подтягивания для них влаги.

Сеялка и варианты ее исполнения состоят из следующих основных узлов и механизмов:

• Маркеров;
• Ящиков для туков;
• Вытяжного вентилятора;
• Загортача;
• Ящика для семян;
• Опорно-приводных колес;
• Высевающих аппаратов семян;
• Сошников семенных;
• Рамы;
• Бороздоделателя;
• Коробки передач;
• Прицепного устройства;
• Сошников для внесения удобрений;

Особенности конструкции:

• Рама сеялки опирается на два пневматических опорно-приводных колеса. К брусу рамы крепятся ящики для туков , зерновые секции на параллелограммном механизме, состоящие из семенного ящика, катков, высевающего аппарата семенного сошника и бороздоделателя, кроме того спереди к сеялке на раме крепятся эксгаустер и сошники для внесения удобрений. Эксгаустер связан с семенными высевающими аппаратами воздуховодом;
• Спереди к брусу рамы приварены проушины трехточечного прицепного устройства в форме треугольника;
• На брусе рамы по краям прикручены две рамки маркеров, на которых установлены маркеры левый и правый;
• В косынках рамы на подшипниках установлены два промежуточных вала семенных аппаратов, приводимых в действие от опорно-приводных колес, которые входят в коробки передач и выходящих с коробки четырех приводных валов семенных аппаратов. Также опорно-приводные колеса дают вращательное движение двум промежуточным валам туковых аппаратов закрепленных в косынках рамы на подшипниках и дополнительно установленным двум промежуточным валам туковых аппаратов после промежуточной цепной передачи;
• Ящик для туков состоит из ворошилки и туковой катушки, которая крепится снаружи ящика снизу и регулирующего рычага для установления нормы внесения удобрений;
• Регулировка глубины посева семенными сошниками осуществляется регулировочным устройством.

Комплектация:

• 8-ми рядная;
• С внесением удобрений;
• Анкерные сошники ;
• Гидравлические маркеры;
• Загортачи ( лопаточки левая и правая);
• Прикатывающие колеса;
• Привод вентиляторный;

Дополнительные опции:

• Транспортное устройство;
