Сеялка пневматическая овощная СПО-6

Условия эксплуатации:

• Сеялка работает на всех типах минеральных почв, незасоренных камнями;
• Абсолютная влажность в слое 0-5 см не выше 25% и твердостью – не более 1,5 кг/см;
• Весовое содержание комьев почвы размером до 10 мм должно быть не менее 50%;
• Крупные камни и комья размером более 30 мм не допускаются;
• Рельеф поля должен быть ровный. Уклон местности не более 8°;

Особенности конструкции:

• Сеялка состоит из сварной рамы, на которую устанавливаются навеска, маркеры, вентилятор, приводной механизм и высевающие секции;
• СПО-6 позволяет высевать семена с заданным междурядьем и шагом высевания в одну или две строчки в ряду. Для этого требуется переналадка высевающих секций. Посев в одну строчку: устанавливаются барабаны с одним рядом отверстий по центру и один сошник по центру секции. Посев в две строчки: устанавливаются барабаны с двумя рядами отверстий и два сошника на секции;
• Рама представляет собой сварную конструкцию, на которой крепятся все основные узлы сеялки. Спереди на раме при помощи хомутов установлена навеска для присоединения к трактору, а также вентилятор для создания вакуума;
• Приводной механизм состоит из двух опорно-приводных колес, ведущего и ведомого валов квадратного сечения, механизма передач. Ведомый вал закреплен на раме при помощи кронштейнов, опорные колеса - при помощи кронштейнов. По высоте колеса регулируются талрепами;
• Цепной редуктор крепится на раме и представляет собой сварной корпус с натяжником. На ведущем валу редуктора установлены ведущие звёздочки, на ведомом - ведомые звёздочки. Пара звёздочек (ведущая и ведомая) соединены цепью. Для изменения передаточного отношения необходимо соединить цепью требуемую пару звёздочек согласно таблице и установить барабан с требуемым числом отверстий. Для установки требуемого шага высева необходимо в высаживающей секции установить барабан с требуемым числом отверстий, а также соединить цепью требуемую пару звездочек;

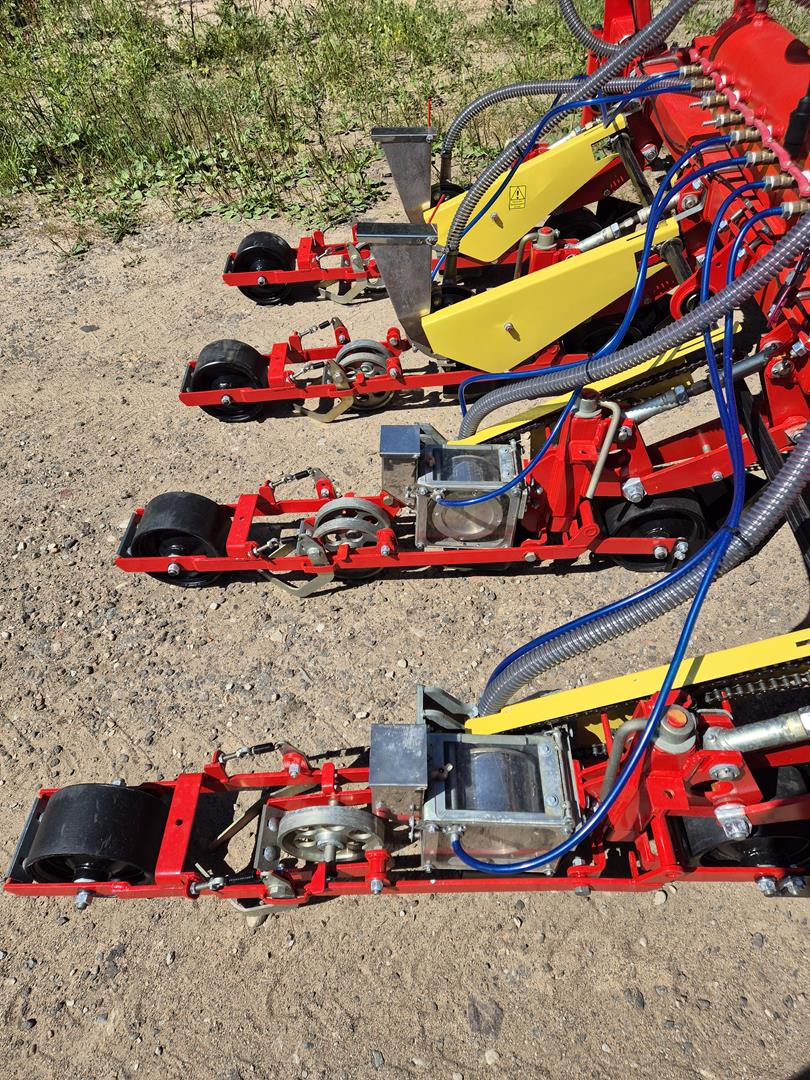

• Высевающая секция представляет собой параллелограммный механизм состоящий из винта, который крепится к кронштейну при помощи тяги и талрепа. Кронштейн крепится к раме. Такой механизм позволяет секции копировать неровности рельефа почвы. К винту крепится опорное колесо, высевающий аппарат, рамка прикатывающих колес, сошник, натяжная звездочка и обводные звездочки. На рамке установлены загортачи. При вращении рукоятки винта опорное колесо перемещается по вертикали. Рамка прикатывающих колес установлена шарнирно и прижимается к поверхности земли пружиной. Вращение на высевающий аппарат передается цепью от ведомого вала приводного механизма на котором установлена звездочка;
• Высевающий аппарат состоит из кронштейна, который крепится болтами к корпусу винта высевающей секции, корпуса с загрузочным бункером и трубками, оси барабана, ступицы со звездочкой, к ступице винтами крепится сменный барабан. В кронштейне имеется патрубок для подключения вентилятора. На трубке оси внутри барабана установлен сниматель для продувки отверстий барабана воздухом. С другой стороны закреплен штуцер для подключения шланга подачи воздуха.
• Семена засыпаются в бункер. В полости барабана вентилятор создает разрежение. Семена притягиваются к отверстиям барабана и при вращении барабана попадают в нижнюю часть, где сниматель сталкивает их с барабана в трубку и далее семена падают в почву. Сниматель производит продувку воздухом освобожденных от семян отверстий барабана;
• Бункер для семян состоит из корпуса с установленной внутри него заслонкой и крышки. В местах прилегания к барабану установлены уплотнения. На корпусе также закреплены винтами сниматели лишних семян, которые можно регулировать в зависимости от семян: подвигать ближе-дальше от отверстий барабана в радиальном и осевом направлениях;
• Система создания разрежения в барабанах состоит из вентилятора, который вращается от ВОМ трактора при помощи карданного вала, шлангов соединяющих вентилятор с барабанами секций. На кронштейне рамы установлен контрольный вакуумметр для контроля разрежения создаваемого вентилятором, а также колба для сбора семян которые остались в бункерах после посева. Вход колбы соединен шлангом через кран с вентилятором, а к патрубку подключается шланг которым осуществляется отсос семян из бункеров;
• Система подачи воздуха состоит из компрессорного блока, который приводится во вращение ременной передачей от шкива вентилятора, регулировочно-предохранительного блока, трубы с кранами, гибких шлангов, патрубка сдувателя семян. При вращении шкива привода блока компрессор нагнетает воздух через регулятор в трубу. Для каждой секции на трубе установлены два выхода (крана). Первый кран соединятся гибким шлангом с патрубком снимателя, уставленного внутри барабана, который обеспечивает продувку отверстий барабана. Второй кран соединяется с патрубком сдувателя семян, установленного на крышке корпуса барабана;
