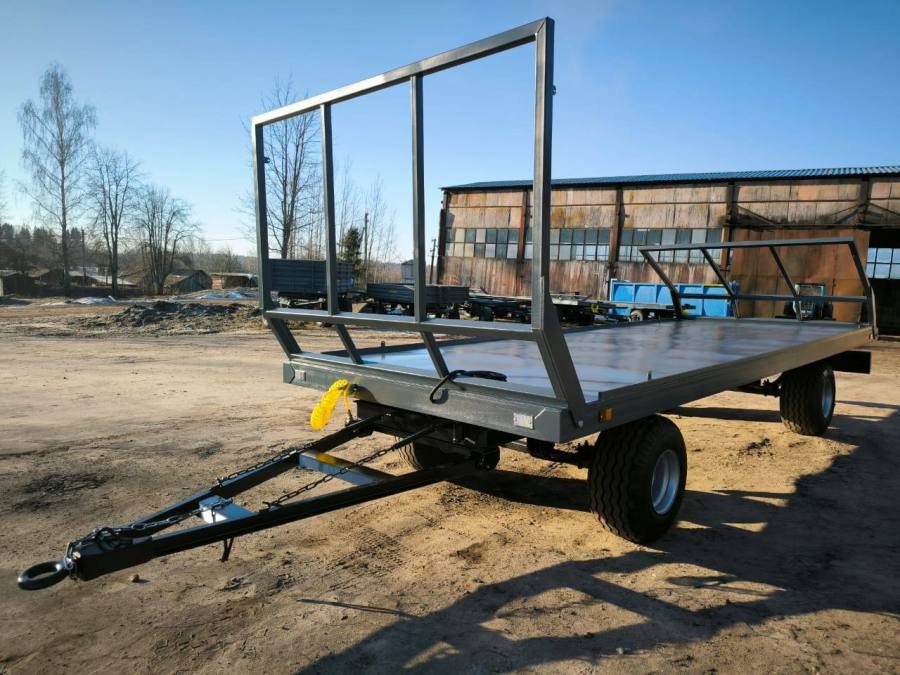

Рулоновоз (прицеп для перевозки рулонов) RMZ-8

Устройство рулоновоза:

• Прицеп для транспортировки рулонов состоит из следующих основных узлов: платформы, дышла, площадки поворотной, стенки передней, стенки задней, ходовой части, тормозной системы, системы световой сигнализации;
• Платформа прицепа представляет собой жесткую сварную конструкцию из профильных стальных элементов. Основным несущим элементом являются четыре продольные балки, соединенные между собой поперечинами. В передней части платформы находятся элементы для установки поворотного круга передней подвески. В задней части платформы находится кронштейн для установки заднего прицепного устройства и фонарной панели, а также предусмотрены четыре гнезда для установки выдвижной рамы, которая обеспечивает увеличение длины платформы до 0,5 метра в рабочем положении и фиксируется в нескольких положениях с помощью специального болта.
• Дышло сварной конструкции и крепится к платформе с помощью втулок и специальных шкворней. Сцепная петля поворотного типа и установлена во втулке дышла.
• Площадка поворотная имеет сварную конструкцию из прокатного профиля, оснащенную кронштейнами для установки рессор, поворотного круга, ресивера.
• Передняя и задняя торцевые стенки, обеспечивающие перевозку рулонов в два яруса. Для устойчивости стенки дополнительно связаны с платформой стяжками. В транспортном положении стенки складываются внутрь платформы. От сползания рулонов по боковым краям платформы имеются специальные бортики, выполненные из уголка 40х40 мм.
• Ходовая часть состоит из передней и задней подвесок, выполненных на листовых полуэллиптических рессорах, которые крепятся к балке оси. На осях установлены колеса. Тормозная система состоит из рабочего тормоза, управляемого пневматически и стояночного механического тормоза.
• Система световой сигнализации включает в себя световозвращатели передние, боковые, задние и систему электрооборудования с многофункциональными задними и передними фонарями

Технические характеристики RMZ-8:
