Загрузчик сеялок ЗСНБ-25 предназначен для загрузки семян и сыпучих неорганических удобрений в сеялки отечественного, и импортного производства, и в разбрасыватели удобрений. Загрузчик устанавливается на автомобиль Камаз 45143 (или аналог) и применяется во всех сельскохозяйственных зонах таможенного союза. Загрузчик сеялок ЗСНБ-25 является единственным в своем роде агрегатом позволяющим удовлетворить самые строгие запросы аграриев по загрузке посевных комплексов любых габаритов и размеров.
Загрузчик семян и удобрений монтируется в задний борт автомашины КАМАЗ с опрокидыванием кузова на левый борт и представляет собой устройство, которое устанавливается методом вырезания монтажного люка и сверления отверстий Ø 12 мм для крепления опорной плиты и рамки на задний борт.
Загрузочный шнек имеет два положения: транспортное и рабочее. В транспортном положении выгрузное устройство складывается, не нарушая штатных габаритов автомобиля. Угол наклона выгрузной трубы регулируется при помощи гидроцилиндра от 90 градусов до 0 градусов относительно горизонта.
Загрузчик сеялок ЗСНБ-25 оборудован износостойкой гофрой, удобной для манипулирования в радиусе до 2-х метров от выгрузной горловины загрузчика.

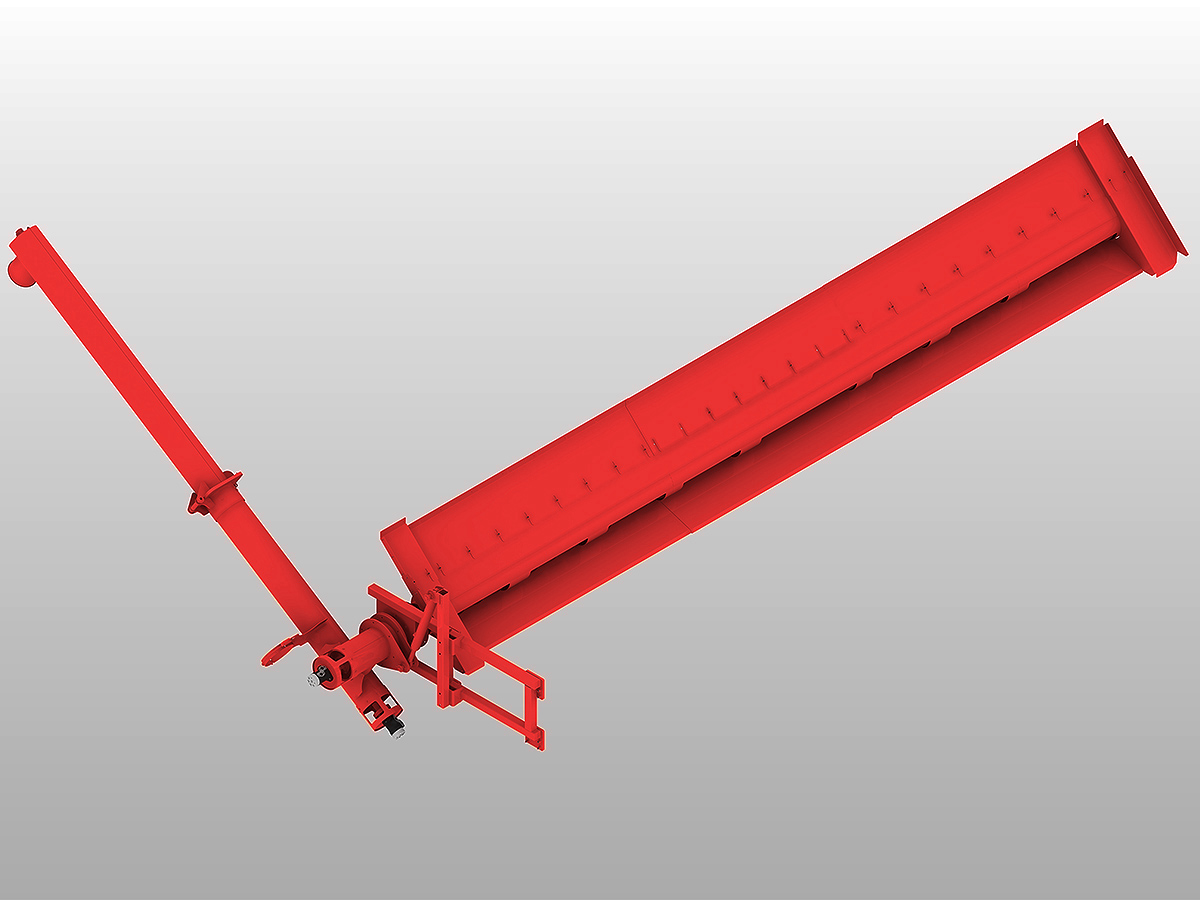

Загрузчик состоит из следующих основных частей:
- Устройства выгрузки зерна;
- Шнека кузовного;
- Устройства поворотного;
- Рамы основания;
- Выгрузного устройства;
- Узла откидного;
- Кронштейна гидрораспределителя;
- Гидротрассы (комплектация зависит от модификации).
Работа происходит по следующей схеме:
- Сыпучая масса (семена или удобрения, находящиеся в кузове оборудованного автомобиля) подается вдоль левого борта автомашины, к заднему борту по устройству выгрузки зерна, посредством вращения шнека кузовного. Шнек кузовной приводится в движение от гидромотора МГП-160;
- Через поворотное устройство масса поступает в рукав загрузки;
- Посредством вращения шнеков выгрузного устройства и откидного узла масса перемещается вдоль рукава загрузки и через гофрированную трубу поступает в зернотуковый ящик сеялки. Шнеки рукава загрузки приводятся в движение от гидромотора МГП-125. Шнек рукава загрузки имеет большую скорость вращения, чем шнек кузовной, что предотвращает перегрузку и заклинивание рукава загрузки;
- Регулировка наклона рукава загрузки производится с помощью гидроцилиндра, установленного на раме основания;
- Питание гидросистемы загрузчика (гидромоторы МГП-125, МГП-160 и гидроцилиндр) осуществляется от гидросистемы автомобиля (от магистрали гидроцилиндра подъема платформы прицепа).
| Агрегатируется с автомобилями | Камаз 45143 (или аналог) |
| Шнек кузовной: - длина, мм - диаметр, мм - частота вращения номинальная, об/мин - номинальный крутящий момент, Н/м | 5310 210 172 340 |
| Шнек рукава загрузки: - длина, мм - диаметр, мм - частота вращения номинальная, об/мин - номинальный крутящий момент, Н/м | 4570 210 220 320 |
| Гидравлическая система: - масло типа - суммарный объем масла, литров - давление масла в гидросистеме, мПа | МГЕ не менее 40 не более 16 |
| Расчетная производительность, т/ч - минеральные удобрения - семена | 18-25 10-25 |
| Высота, установленного (в транспортном положении), мм | не более 3500 |
| Угол выгрузки семян, град | 30°…60° |
| Максимальная высота загрузки, мм | 1610 – 3350 |
| Масса изделия, кг | 700 |
| Количество точек смазки, шт. сезонных | 7 |
| Коэффициент надежности выполнения тех. процесса, не менее | 0,98 |
| Среднесменное время технического обслуживания, час | 0,5 |
| Количество обслуживающего персонала, чел | 1 |
| Срок службы, лет | 8 |
| Масса загрузчика базового исполнения, кг | 700 |
